今年も宜しくお願いします・・・１日遅れですけど。

社会人になってもう１年が経ちました。
去年を振り返ると・・・あれ？１年間何やってたんだろうって思うほど早く時間が過ぎた気がします。
それだけ濃密な１年間だったのかな。もうちょっと頑張れたのでは？とも思えなくもないけど。


・・・そういえば昨日、１６歳の時に書いた「未来メール」が届きました。
未来メールとは、タイムカプセルに入れる手紙みたいなものです。
ふと、電子メールを確認してみると「２０歳の自分へ」というメールが。
「あれ？なんだろう」と思って中を見てみると・・・私が前に書いたメールでした。
というか完全に存在を忘れていた上に、まさか届くとは思ってませんでした(^_^;)
内容は・・・ｷｬｰﾊｽﾞｶｼｰ。他人には絶対見せられねー。
この後、また未来の自分宛てにメール送りました。開けるのが楽しみです。



ともかく、今年１年間も宜しくお願いします。

[0回]

今回は、個人的に参考になるな～という電子回路・プログラム系の参考書の紹介でも・・・


１．Cの絵本
C言語のことが分かりやすく紹介されています。基本的な部分の学習・復習には便利かも。

２．図解でわかるはじめての電子回路
高校の電子回路の教科書を多少分かりやすくした感じ。トランジスタ系の回路は詳しく紹介されています。

３．電子回路シミュレータLTspice入門編
LTspiceの使い方が書かれています。これを片手にLTspiceをやると分かりやすいです。

４．C言語ではじめるPICマイコン
Hi-TECH C コンパイラを利用したPICのひと通りの使い方が書かれています。フリーのコンパイラのためよく利用していますが、その際分からないことはこれを見ればいいかも。

５．すぐに使える！オペアンプ回路図１００
色々なオペアンプを利用した回路が記載されています。オペアンプ回路の復習にちょくちょく利用してます。

６．H8マイコン完全マニュアル
高校時代はお世話になりました・・・。H8マイコンの機能理解には最適かと。

７．新版　明解C言語　入門編
ここの部分ってどうやるんだろう？とかどうなってるんだろう？とか思ったときに時々読んでます。
勉強目当てならセットで解きながら学ぶC言語を買うのもいいかも。

８．電子工作のための PIC18F本格活用ガイド
MPLAB C18 コンパイラを使うならこれを。C18用関数の使い方が記載されています。

９．C言語によるPICプログラミング入門
私は持っていませんが、高校で借りて読んでたりしてました。こちらはCCS-Cコンパイラを利用したプログラムを記載しています。便利です。


・・・これらが私の愛読書ってところでしょうか。是非参考になればどうぞ。

[0回]

車欲しいな～と、よく思う。

最初は夏に買おう！と思ってたんですけど、新入社員でローンあまり組めないことからお金が足りず断念・・・。
というか、ローン組んでまで買う気が起きないので一括で払えるまで貯めたから買おうと思ってます。
そこまで車にこだわりも無いのでそこそこの中古車を・・・。購入時期は来年初めあたりを予定してます。
やっぱり車あると移動範囲が広がりますしね。まずはお金を貯めるところからです。



本題のタイピングです。

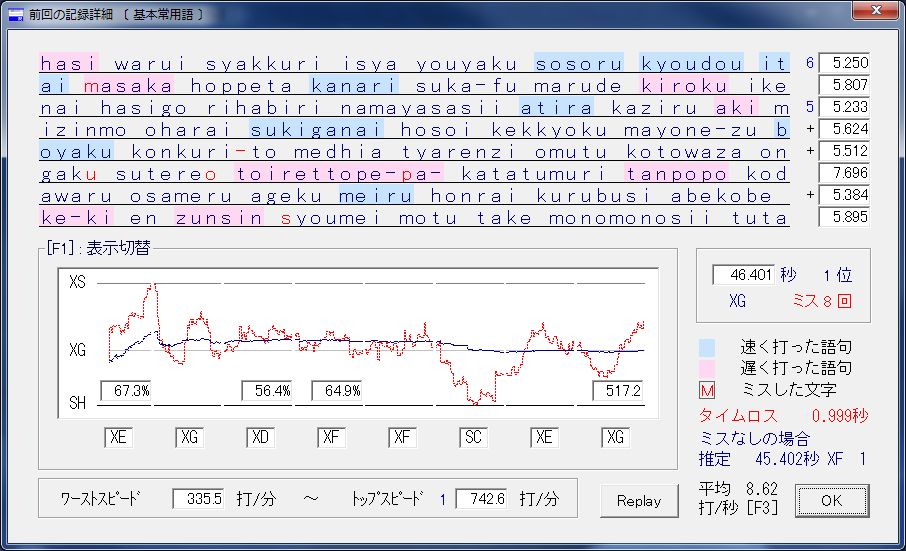

久々にタイプウェルやったら新記録出ました～。最近あまりやってませんけど意外といけた。








調子いい時はXG出せるようになりました。
ちょくちょく練習してもっと早くなる努力をしようかな。

[0回]

最近、睡眠時間およそ４時間。仕事中に睡魔が襲いかかってきて辛かった・・・。
ちゃんと睡眠は取らないといけないね、ほんと。

あと、親が送ってくれた巨峰が寮に届きました。最近、フルーツと言うものを殆ど食べてない・・・。甘くて美味しかった。
バナナかみかんでも買ってきて食べようかな・・・。


さて、本題。
前に会社にあったトラ技をななめ読みしてたら、「ペルチェ素子を利用したキッチンタイマー」という記事があり、面白そうだな～と思ったため作ってみました。
この回路は、ペルチェ素子の温度差が発生すると発電するという性質を利用したものです。
試しに手で温めて、テスターで測定してみるとちゃんと微量ながら発電されているのが分かりました。

そんなわけで、制作したタイマーがこちら↓

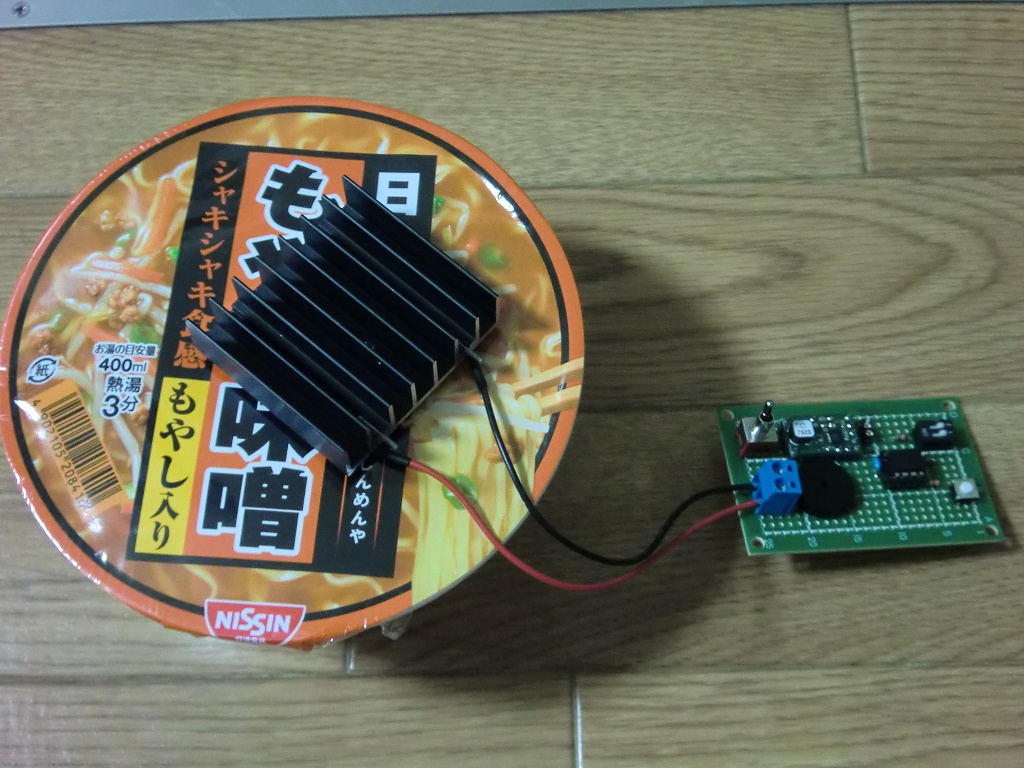

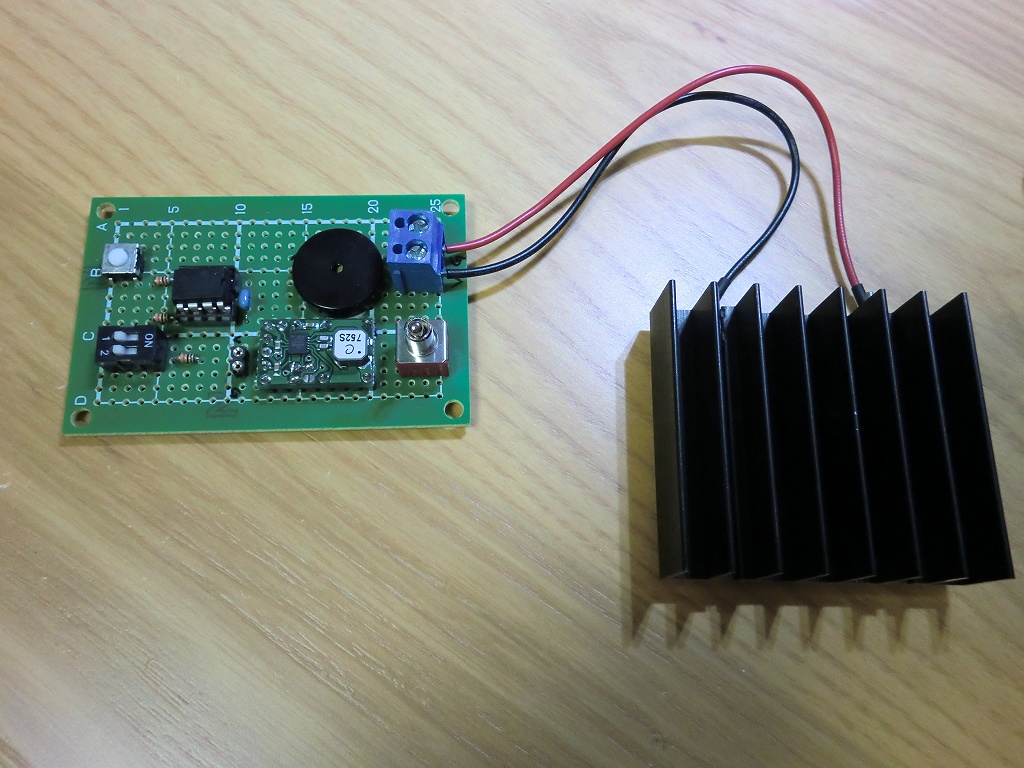

左上：全体像

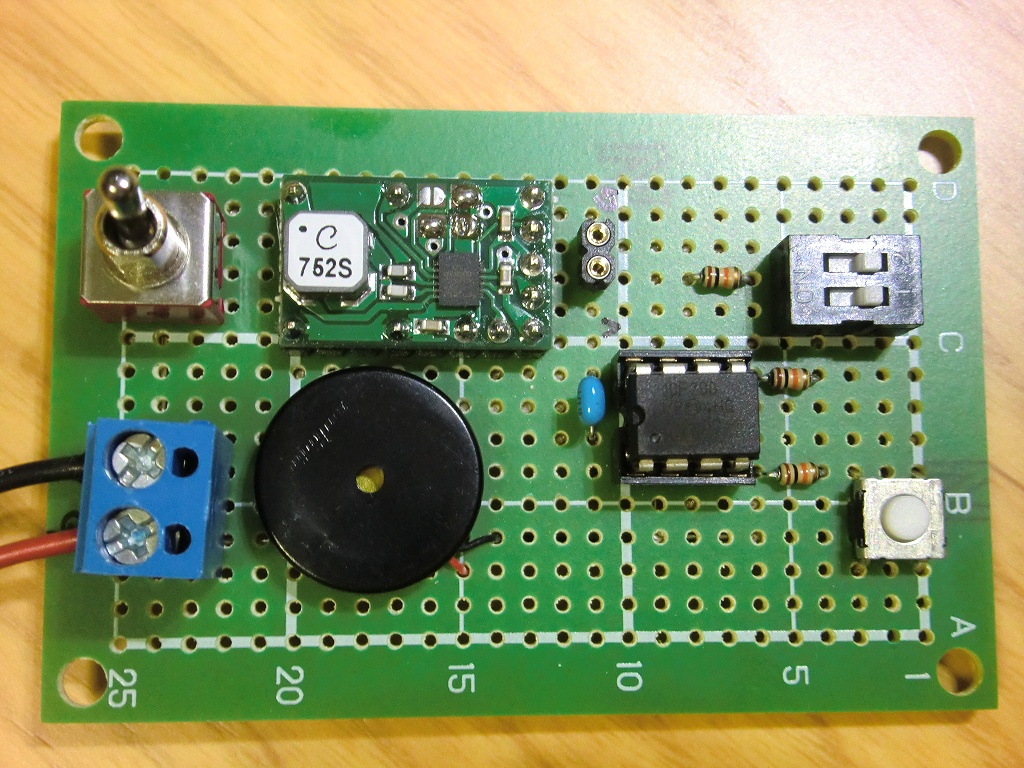

中上：基板の写真

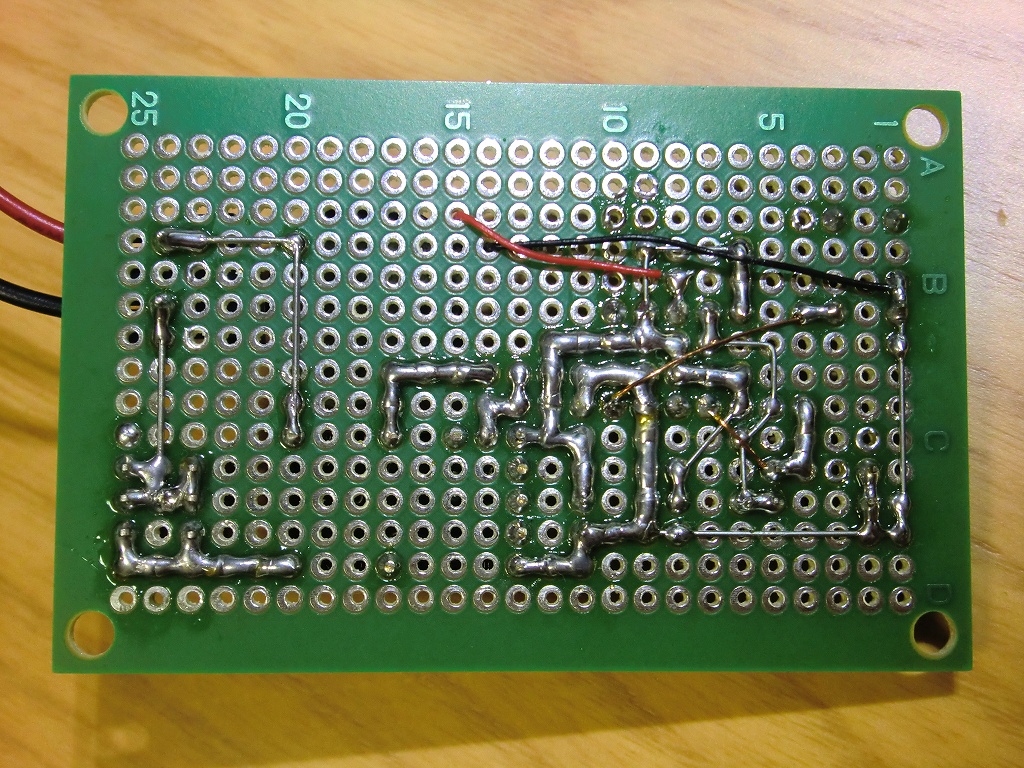

右上：基板裏面

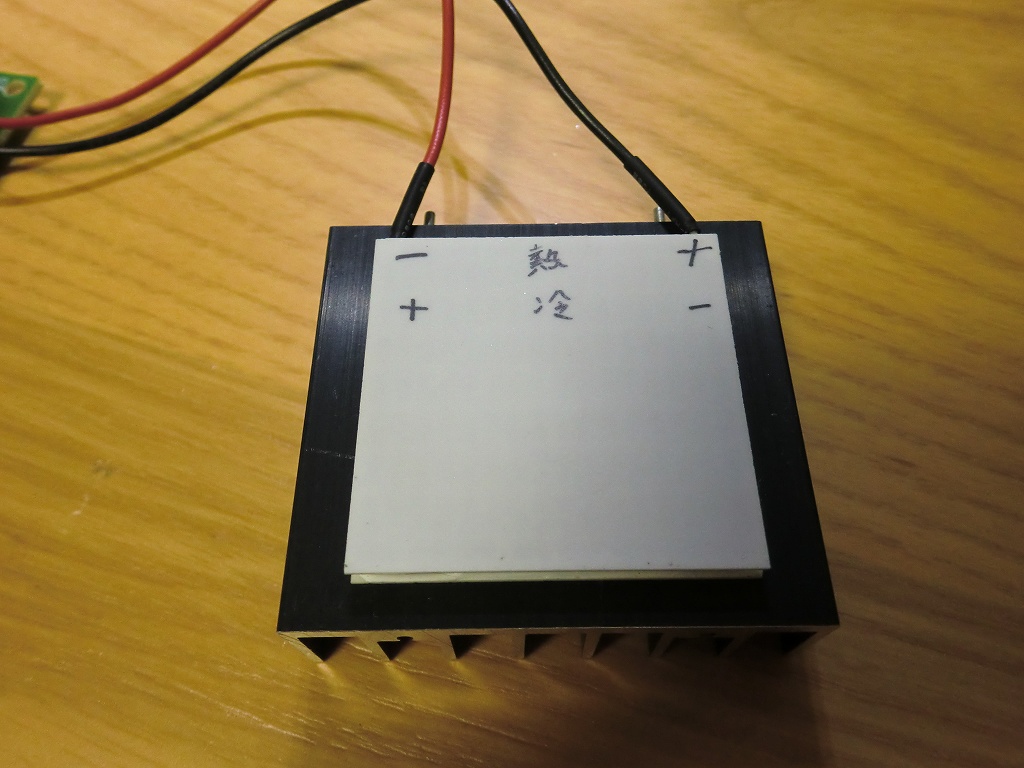

左下：ペルチェ素子。極性間違えないように記入。
中下：実際使う時の様子。















ペルチェ素子・ヒートシンクは秋月電子通商で購入しました。
PICは10F200を利用。なんとかプログラム抑えられられました。
PICが駆動できる電圧まで上げるDC-DCコンバータはストロベリーリナックスのLTC3105　250mV低電圧昇圧コンバータモジュールを利用しました。

電源を入れた後、右下タクトスイッチを押すことでタイマーがスタートします。
右上ディップスイッチでタイマー時間変更可能です（１分・３分・４分・５分）。
指定時間経過後、圧電ブザーが鳴るようになっています。

DC-DCコンバータの出力は3.3Vで利用しています。更に低い2.35Vでも10F200は駆動しますが、ブザーの音が小さくなるのでこのぐらいに。
タイマーの時間ですが使った感じおおよそ指定の時間通りになっています。
１分・３分はテスト済み。４分・５分は・・・多分動くと思う。

ソースコードはこちらです。（使用コンパイラはHI-TECH C PICC Lite）
hexファイルはこちら。

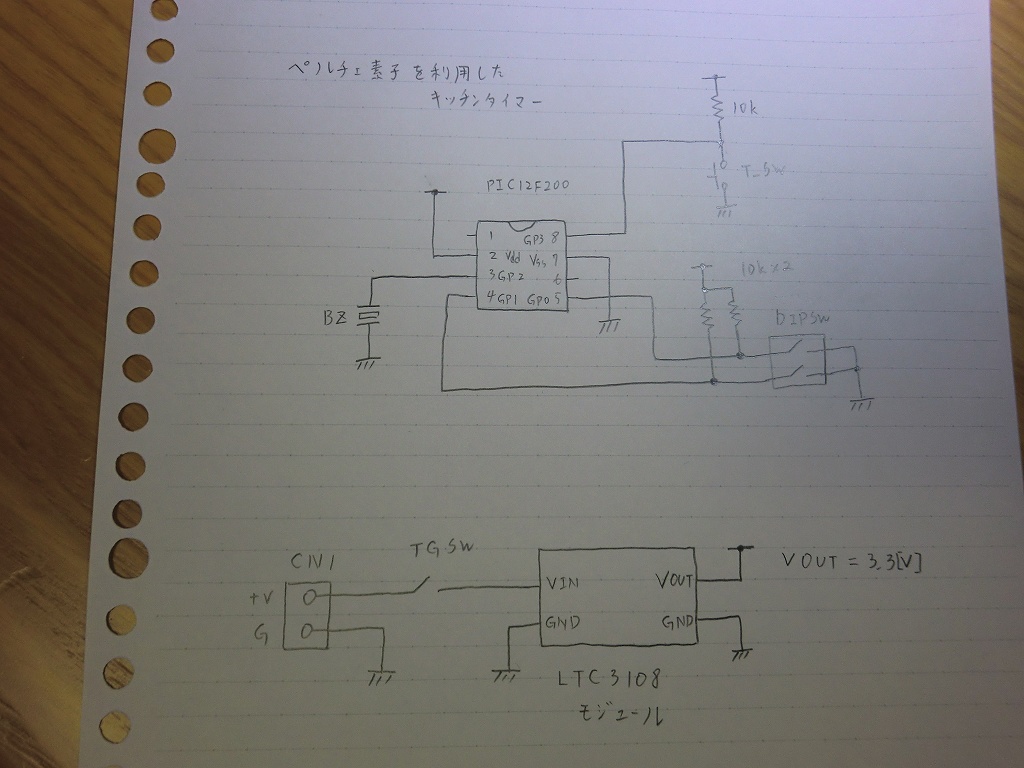

回路図はこちら↓　数分で書いたもの。汚くてすいません・・・m(_ _)m
※2011年9月16日追加
　下記の回路でプルアップに使用されている抵抗ですが、10kΩから200kに変更してください。
　DC-DCコンバータの取り出せる電流考えていなかった・・・。








基板ですが、製作途中で色々と修正したので配線が大回りしてます。ハンダ付けしてないとこあるし。動いたから良しとする。


さて・・・もう９時半か。今日こそ早く寝なければ・・・目標１０時半。
ではでは、また今度　（＾－＾）ノシ

Twitterもよろしくね。

[0回]

とてつもなく久々の更新です。
もう９月ですね～、秋ですよ。とは言っても気温は３０度あり、しばらくは暑そうです。

お盆に実家の長野へ帰ったのですが、やっぱり愛知と気候がぜんぜん違うなぁって実感しました。
まず湿気が違う。湿気が。
愛知いっつもムシムシしてるのに、長野はカラッとしている。
他には朝晩の気温。
実家帰った時、「朝ってこんなに涼しかったっけ？」って思いました。


てなわけで、本題。
寮の部屋の蛍光灯には紐が付いてるだけで離れていてもON/OFFできるリモコンが存在しません。
これは寝る時とか面倒だ！と前々から思っており、「じゃあ作るか。」ということで作ることに。

前の記事では送受信両方の回路・プログラム作ってましたが、送信側をテレビリモコンで行ってみることにしました。

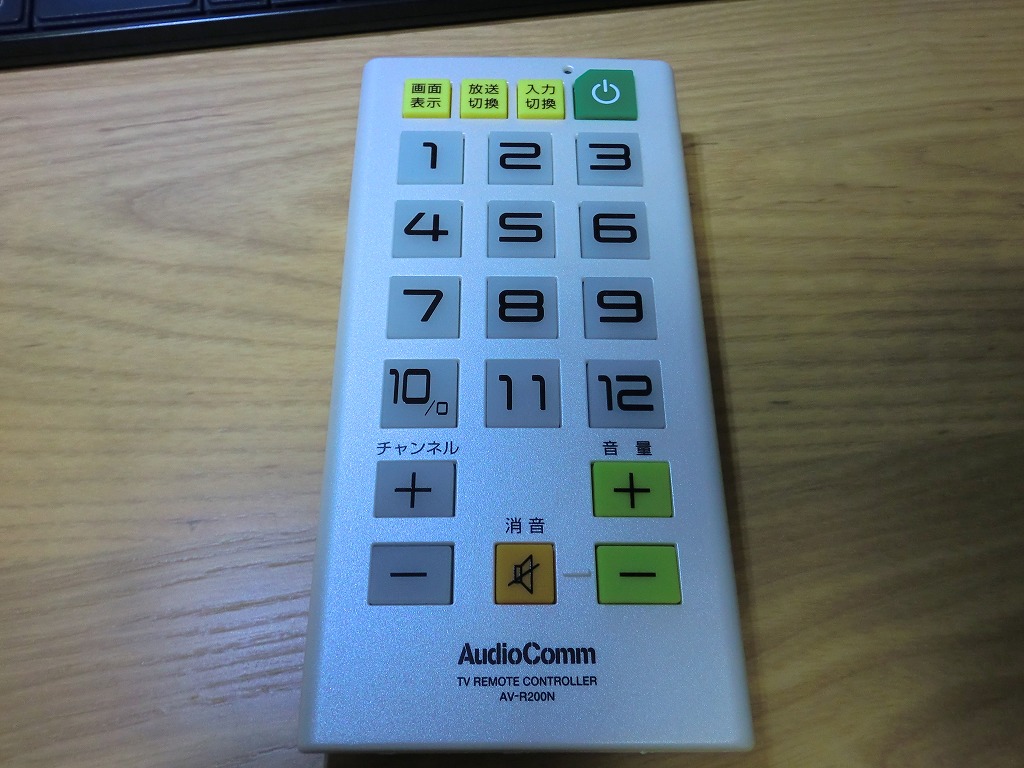

使用したテレビリモコンはAudio Commの AV-R200Nです。（左写真）

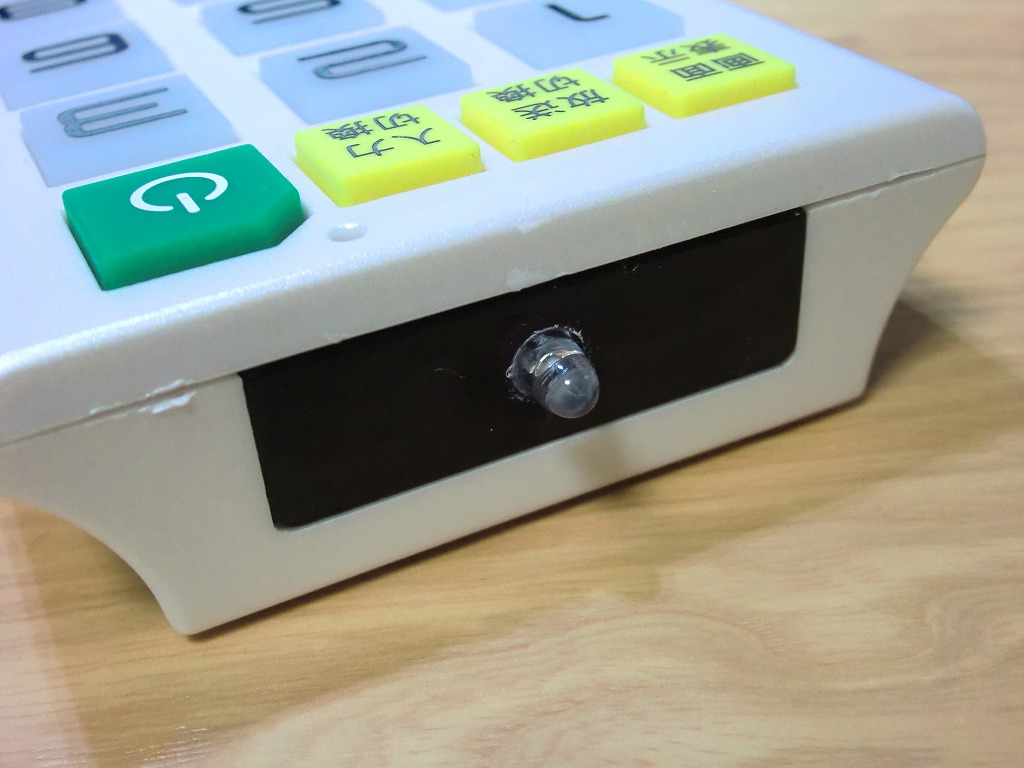

完成後使ってみるとちゃんと受信機に向けないとうまく送信してくれなかったので、ドリルで穴を開けて赤外線LEDを外に出しました（右写真）。それによって送信できる範囲が広がりました。
メーカーコードが一致していればどのリモコンでも操作可能です。
　







受信側は下の写真です。

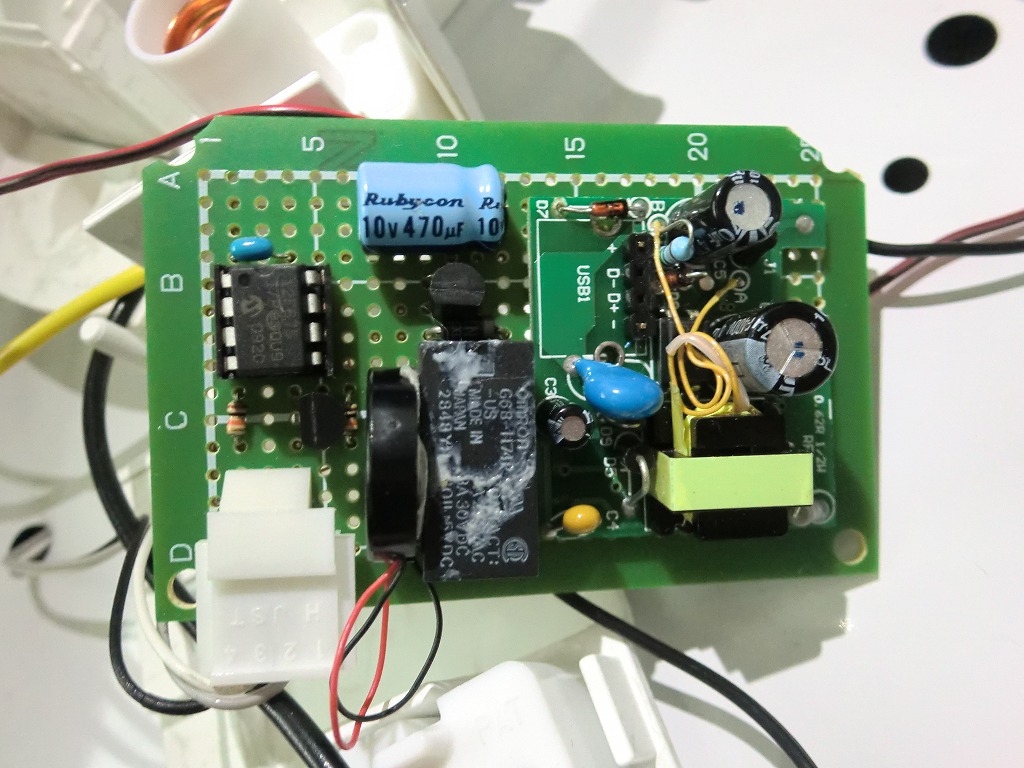

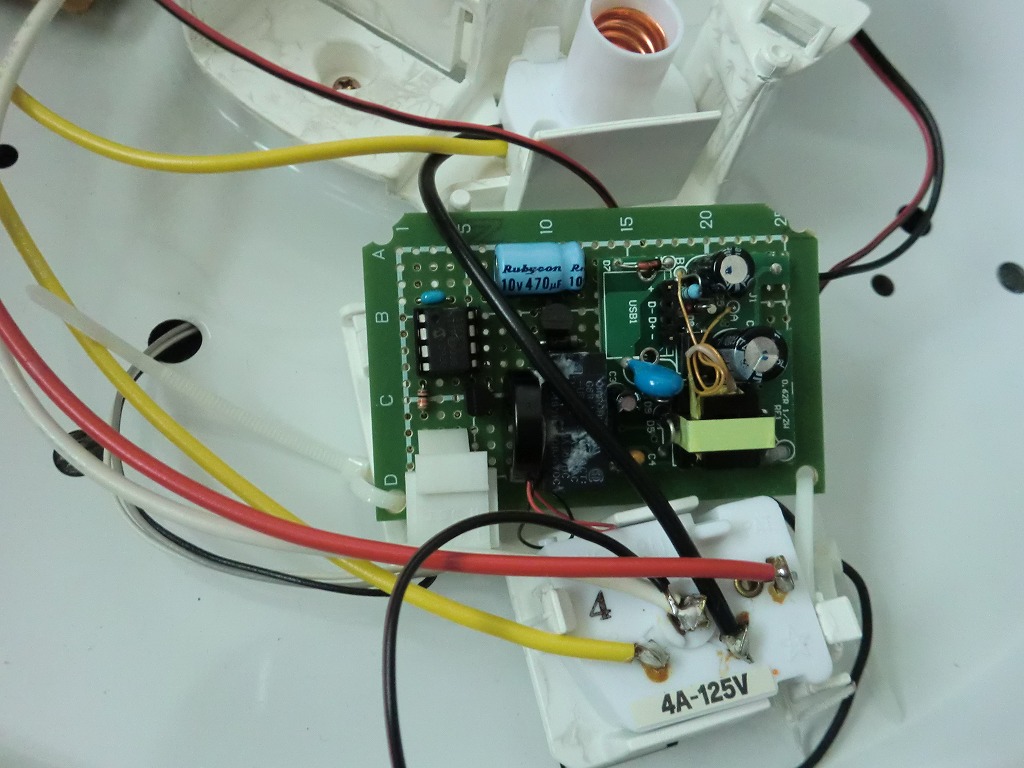

左：基板全体図。リレーに付いてるのは粘着テープの残骸です・・・

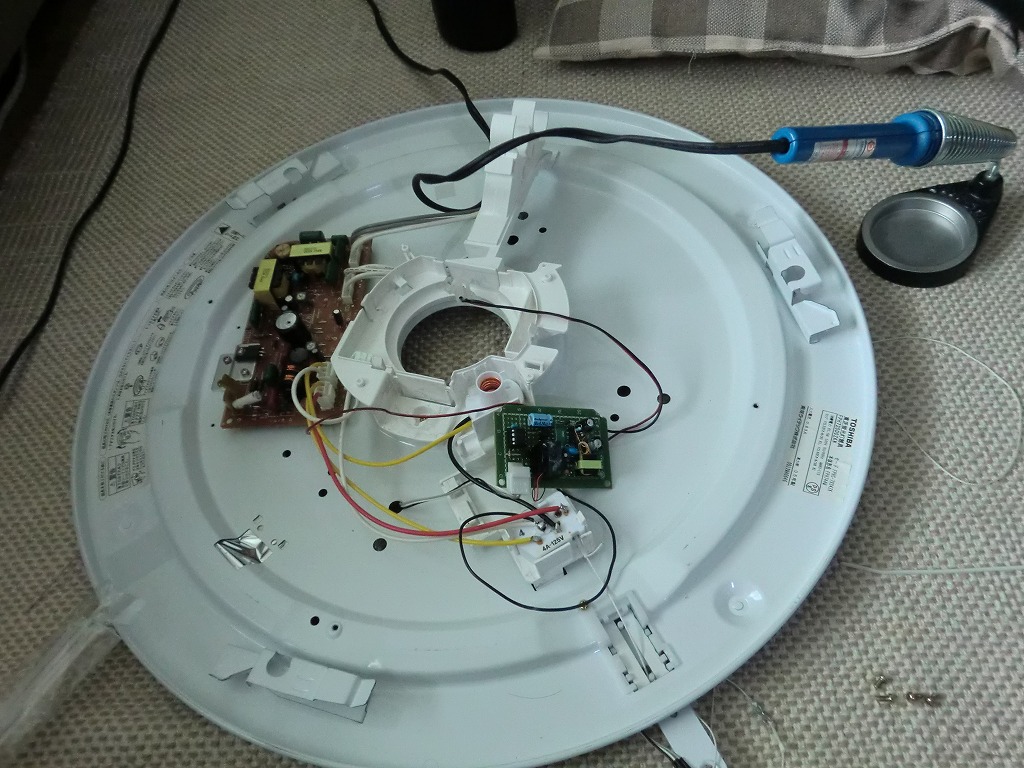

中：蛍光灯に固定したところ。タイラップで強引に固定・・・

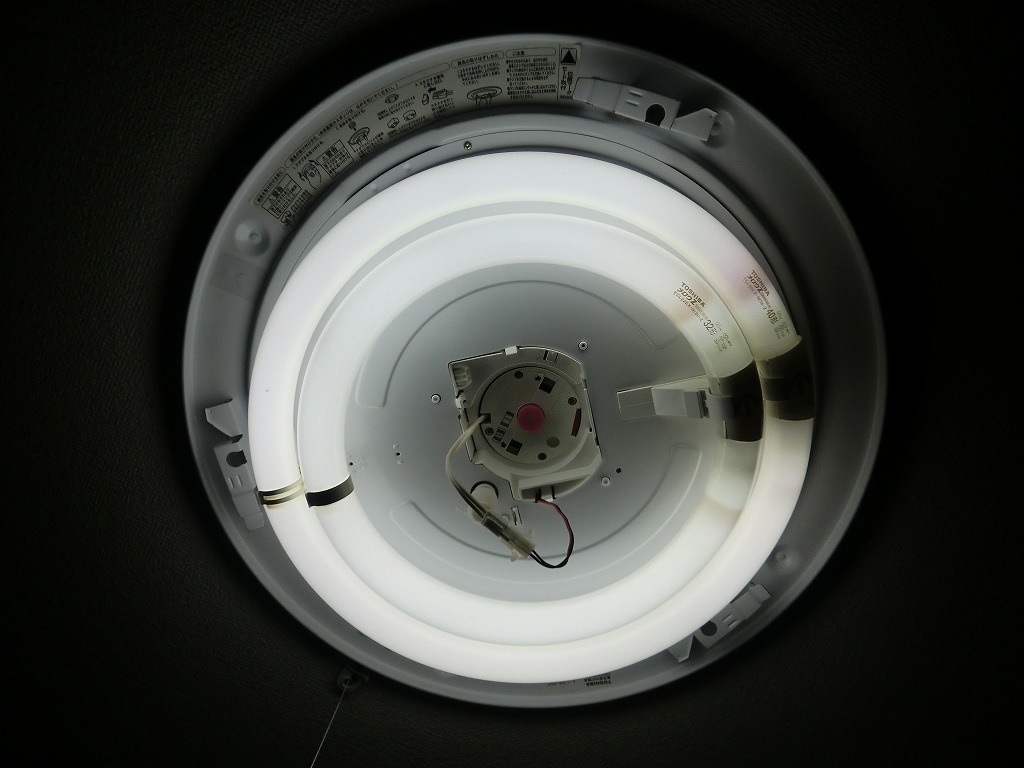

右：蛍光灯全体。

構造としては蛍光灯の電源の間にリレーを取り付けて、そのリレーをON/OFFすることで蛍光灯を制御するという感じです。
回路の電源は100Vを5Vに変換して使用。前に店で買った100VからUSB電源を取るアダプタがあったので中の回路を利用しました。








受信に使用したセンサは秋月電子のPL-IRM2121です。

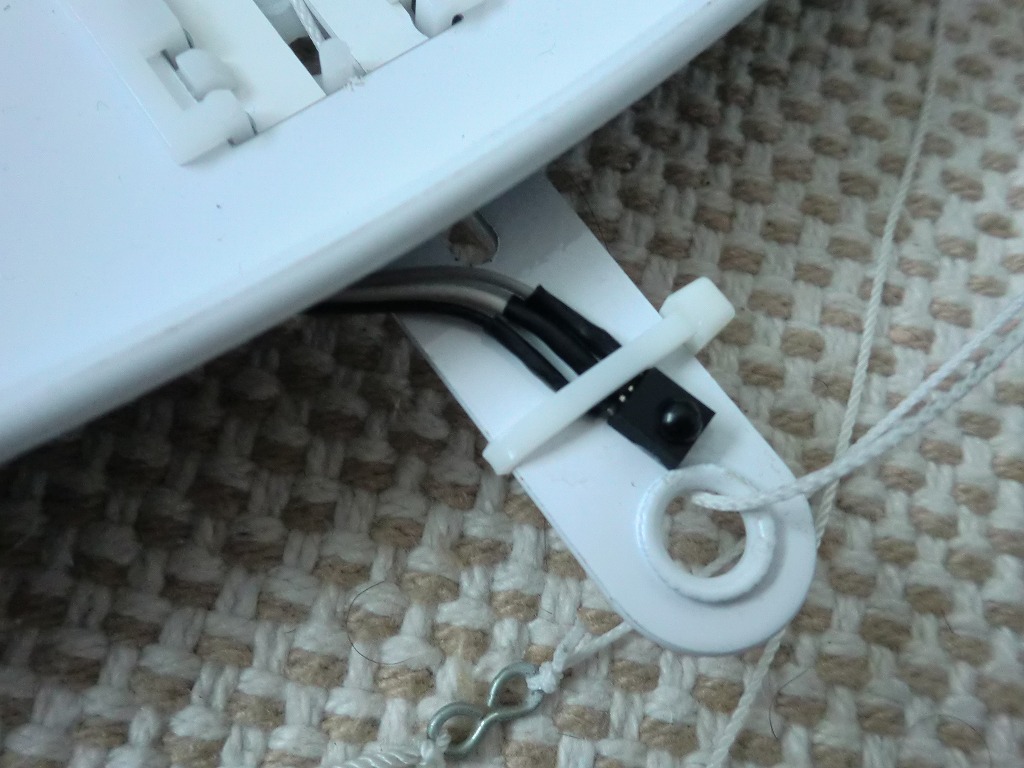

紐が出ている部分に固定しました。（写真左）
完成した写真は右です。赤黒ケーブルが出ているだけで外観は変わっていません。








使用したPICは12F675です。
ソースコードはこちら。（コンパイラはCCS-C Compilerです）。
Hexファイルはこちら。
使用は自己責任で。

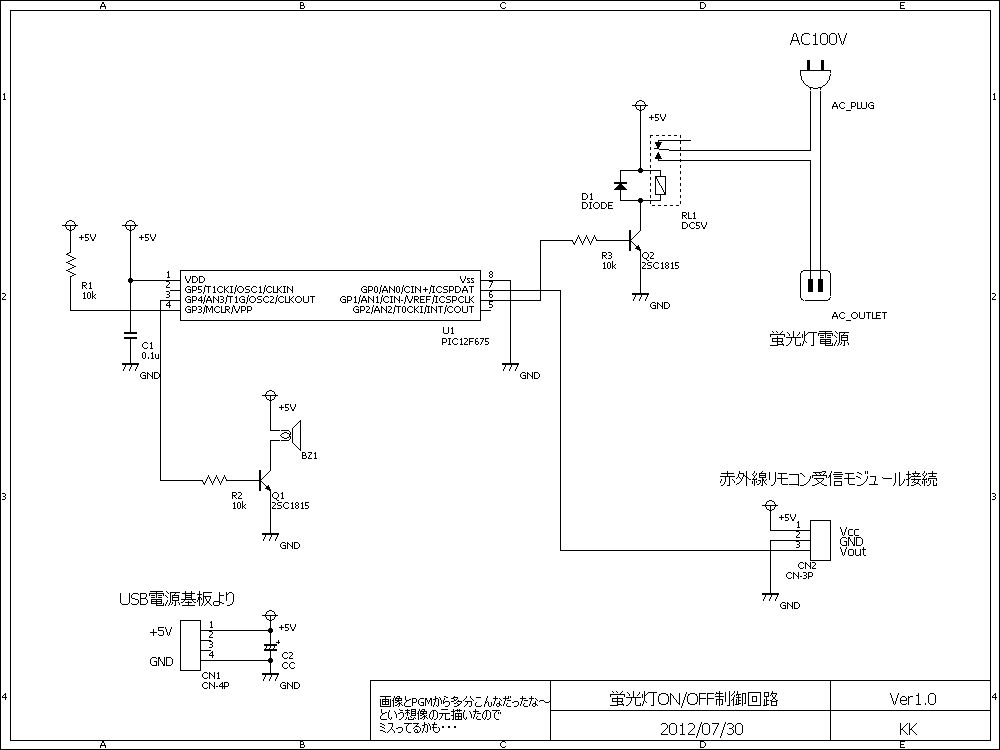

回路図はこちら↓　雑なのはご勘弁を。
