2020 08,15 23:37 |
|
お久しぶりの投稿です。

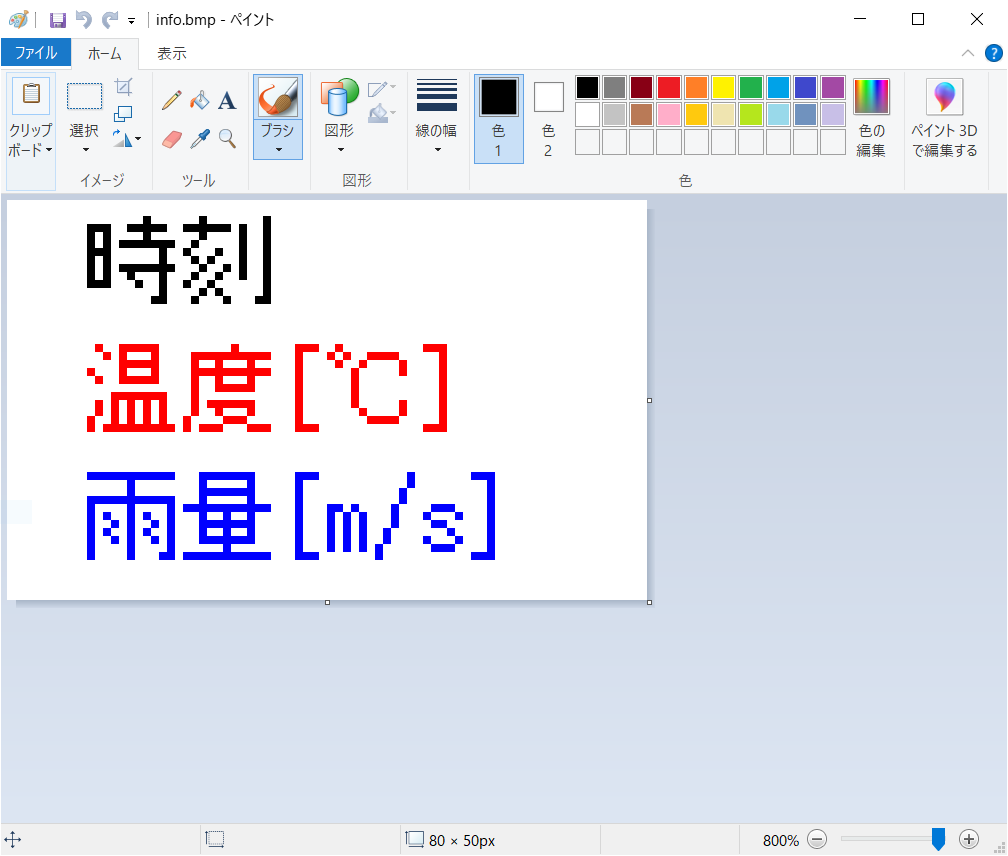

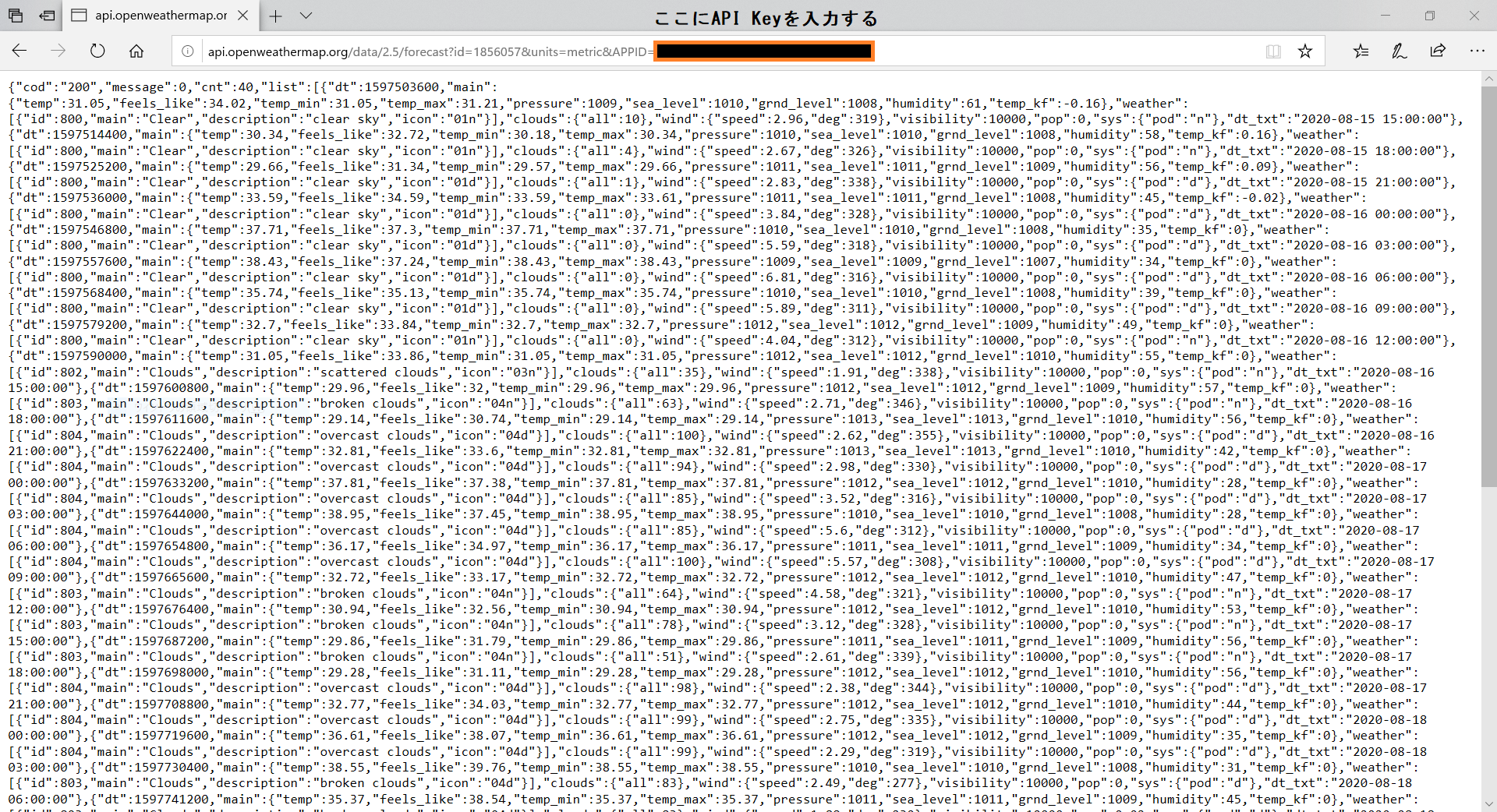

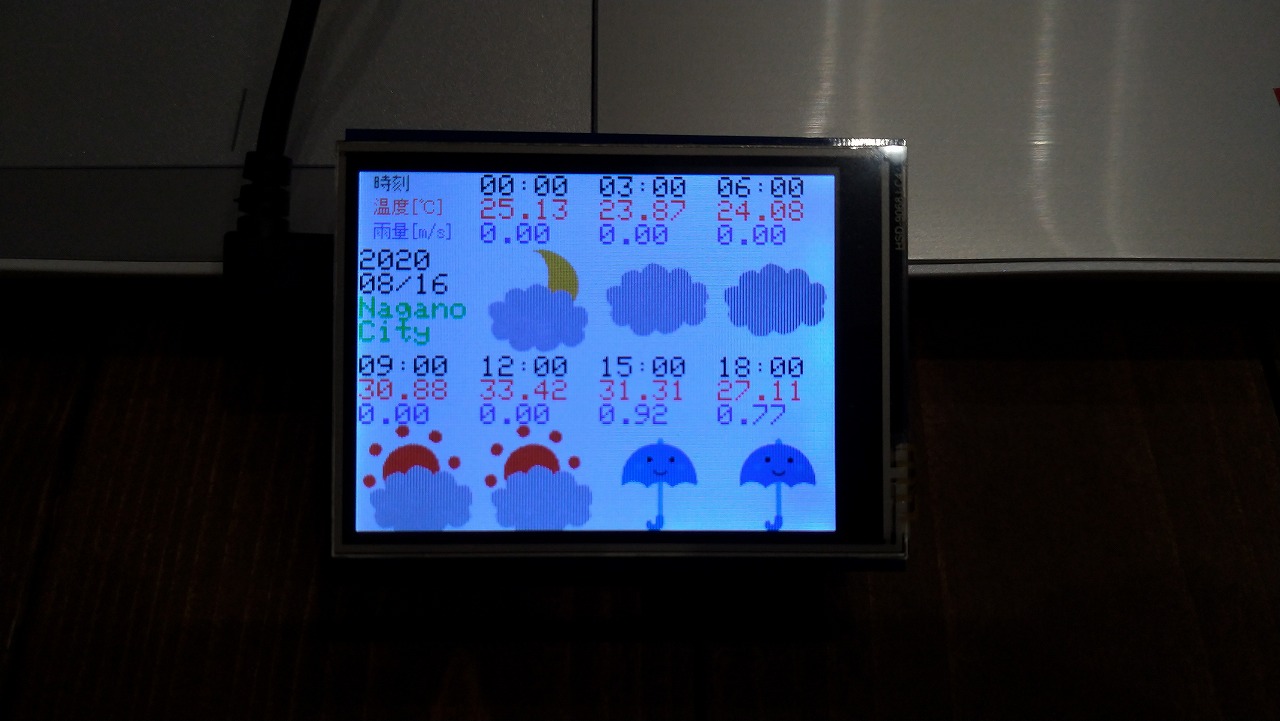

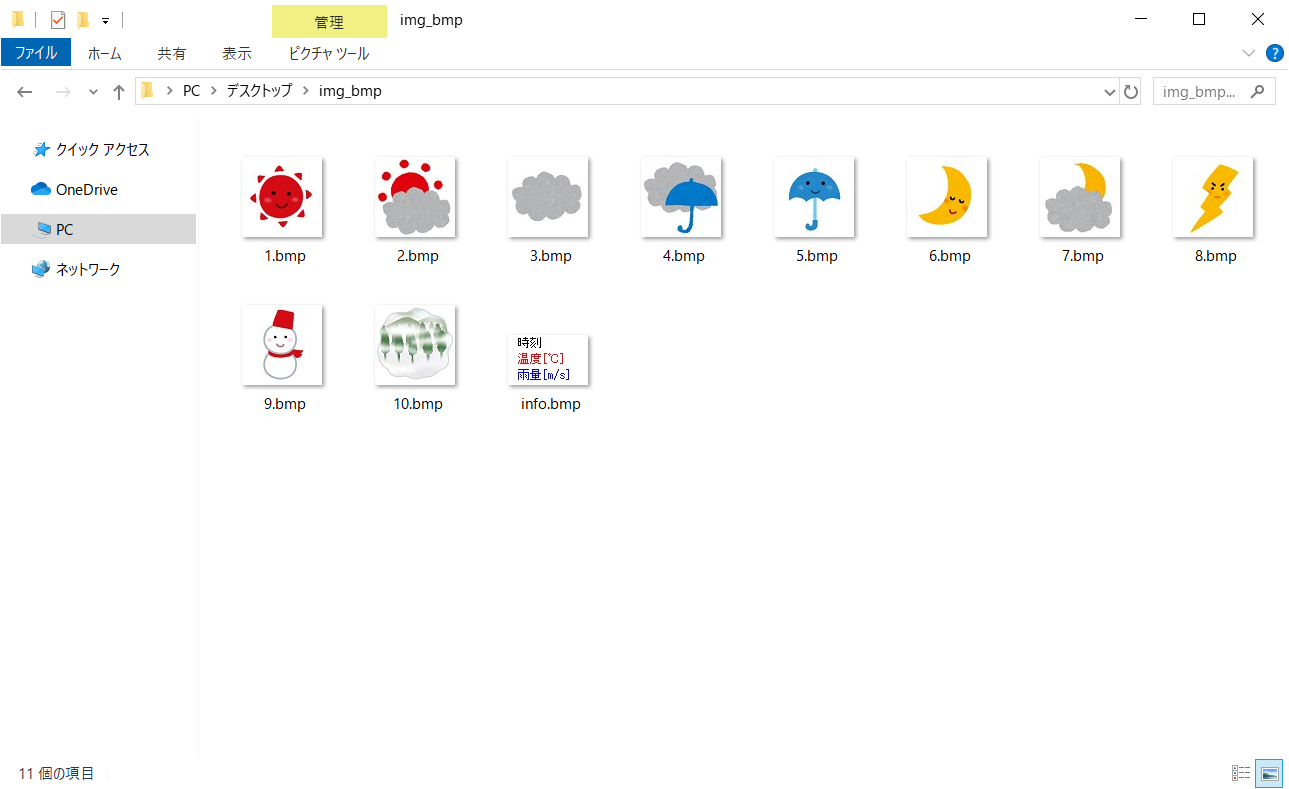

今週は夏季連休!!ということで、昔を思い出し「夏休みの自由工作」を やってみようと思います。 ということで作成したのが、「ESPduinoを使った天気予報ガジェット」です。 完成時の表示はこちら。 OpenWeatherMapから3時間ごとの天気予報を取得し、LCD上にイラストでわかりやすく天気を表示させてみました。 アイコンだと見やすくていいですね~~ これで朝起きてすぐに今日の天気が分かります。 マイコンはAmazonで売っていたESPduino-32を利用しました。Aruduino unoと同じ形状のESP32ボードです。 これの上にTFT LCDシールドを取り付けてプログラムを制作しました。 TFT LCDシールドはAdafruit 2.8インチ TFTタッチシールドを使用しました(昔購入して引き出しにしまってあったやつ、これを使いたいがためにESPduino買ったようなもの)。 表示は10分ごとに更新がかかり、wifi経由で情報を取得します。 制作における大まかな流れを記載します。 ①天気予報情報取得 1.OpenWeatherMapからAPI Keyを取得する。 API Keyは会員登録することで取得することができます。 2.OpenWeatherMapから天気予報情報のJSONデータの取得URLを調べる。 URLが合っているかどうかはブラウザ上で確認が可能です。 例)名古屋市の3時間ごとの天気予報データ(API Keyは各自で入力する必要あり) 3.JSONデータの取得方法を調べる 便利なサイトがありました。JSONデータを入力するとデータ取得用プログラムが表示されます。 https://arduinojson.org/v6/assistant/ ②TFT LCDの制御 Arduino unoとピン配置が異なるので、LCDやSDカードのCSピン位置の設定を変更する必要があります。 ESPduinoのピン配置は基板上のシルクに記載があるので、arduinoの回路図を見比べながら調査。 ○変更前 #define TFT_DC 9 #define TFT_CS 10 #define SDCS 4 ○変更後 #define TFT_DC 13 #define TFT_CS 5 #define SDCS 17 ③LCD表示用イラストの出力 いらすとやの天気イラストを利用させていただきました。 使ったのはこちらのイラスト。 https://www.irasutoya.com/2014/08/blog-post_181.html https://www.irasutoya.com/2013/03/blog-post_3599.html この画像をダウンロードするとpng形式となるため、そのまま出力するのはちょっと面倒くさい。。。 なので、BMP形式に変換してSDカードへ保存して利用しました。 BMP形式にはwindows標準ツールのペイントを利用して変換実施。 また、左上に表示している漢字は画像として表示を行っています。漢字出力させるより簡単。 ↓こちらのデータもペイントで作成。画像サイズは80x50 全BMPファイルは24ビットビットマップ形式で保存してあります。 色データが連続して保存されているため出力も比較的簡単。 BMPファイルについての詳しい情報はこちらのページが詳しいです。 最終的に↓のような形でSDカードへ保存した。 天気予報アイコンの画像サイズは80×80 ==================== 完成時のプログラムを掲載します。 API KeyやWifi情報は各自で入力してください。 長野県長野市の3時間毎の天気情報が表示されます。 プログラム先頭ID情報を変更することで、地域の変更が可能です。 weather_LCD_ESPduino.ino ==================== ※参考にしたサイト様 https://qiita.com/marksard/items/472000594ca83b64f00c https://arduinojson.org/v6/example/generator/ http://iizukakuromaguro.sakura.ne.jp/367_unixdatetimeino/367_unixdatetimeino.html PR |
|
2020 01,15 22:22 |
|
前回に引き続き、SUNLUのフィラメントの状況について。

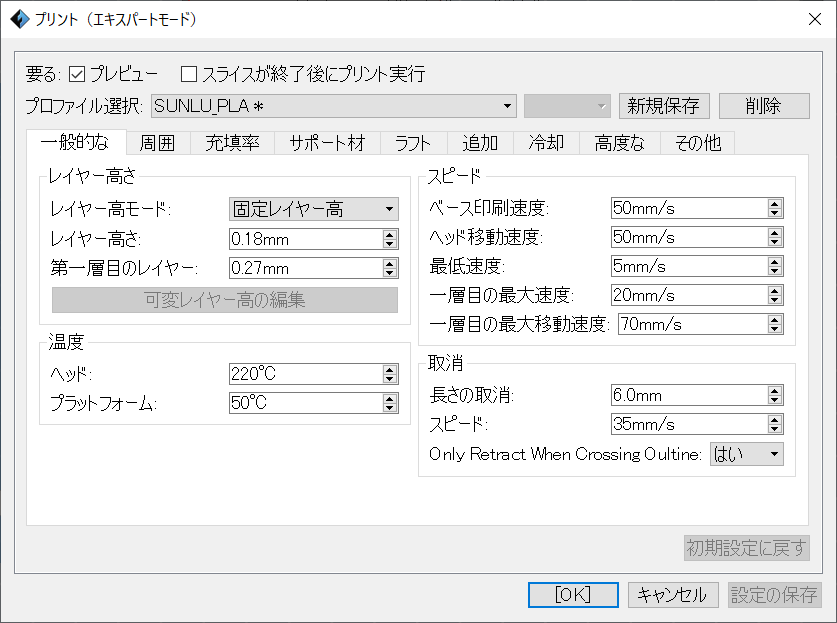

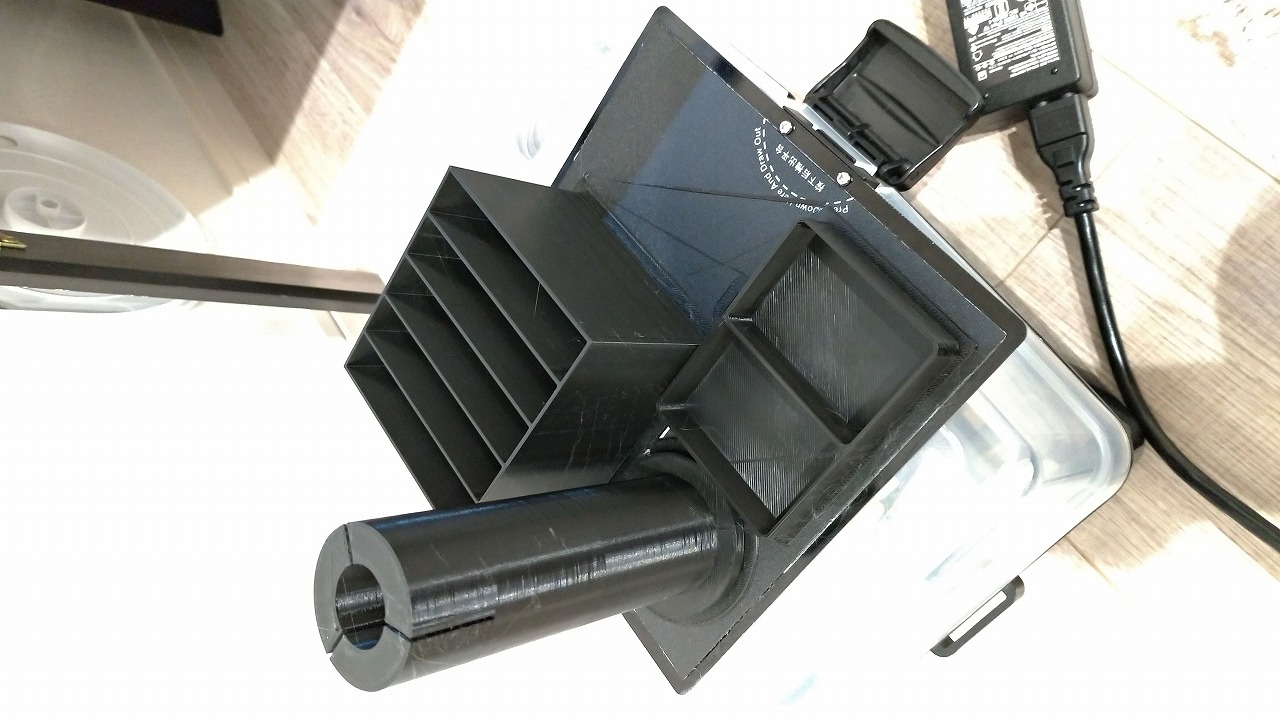

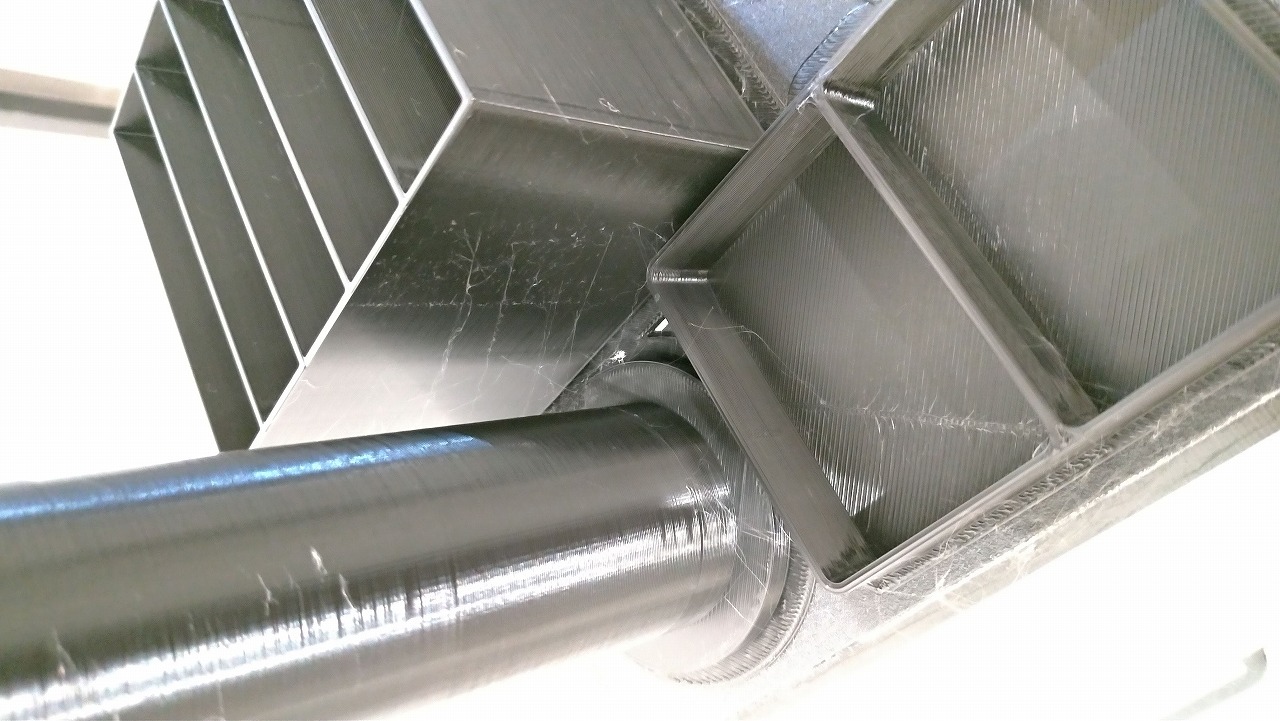

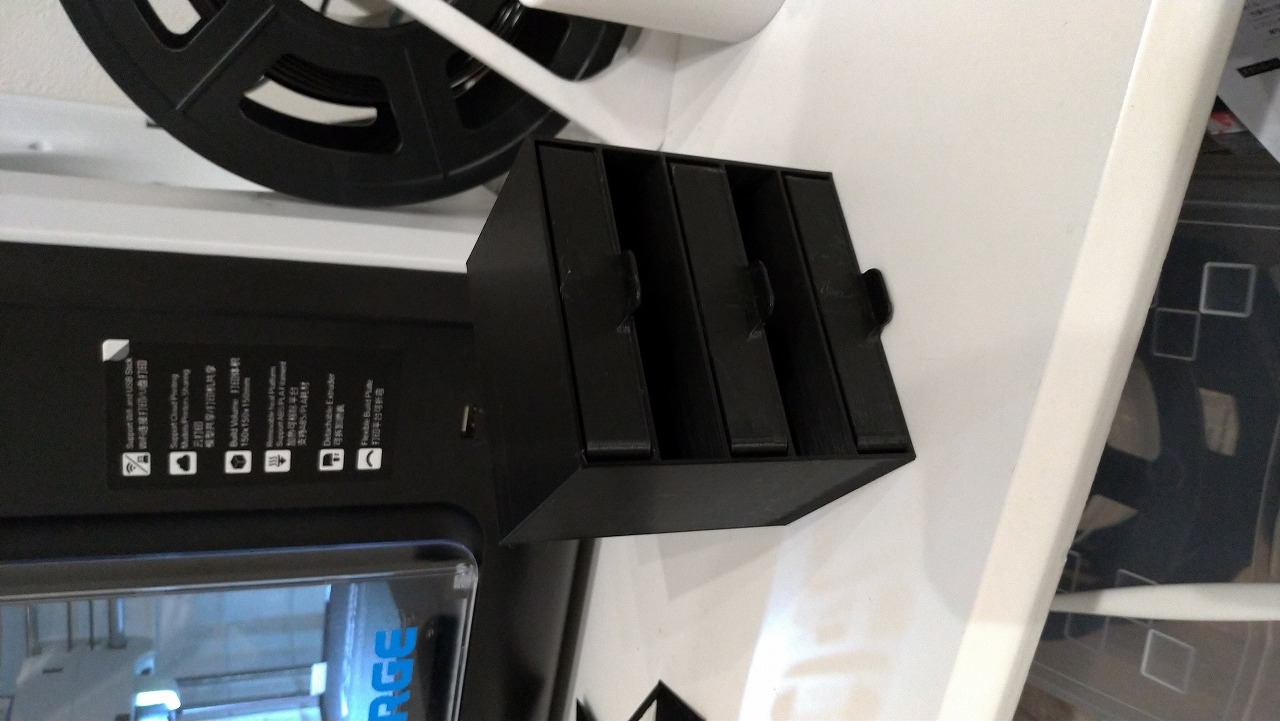

前回記載した条件と同じ温度で造形してます。 だいぶいい感じに造形できています。 ↑今現在の設定がこちら。前回よりも移動速度を減らしました。 ベース移動速度・ヘッド移動速度共に50mm/sくらいがキレイに作れます。 完成品の写真 結構キレイに出来ています。 糸引きも多少あるものの、そういうものと割り切ればそこまで気にならない。 ↑クモの巣っぽいのが全部糸引きです。かんたんに取れます。 thingiverseにあったパーツケースと、フィラメントホルダー作ってます。 パーツケースはまだ全部引き出しできてませんが、こんな感じに。 正直、フィラメントなんて何でもいいんじゃない?と思ってましたが、 SUNLUはELEGOOのフィラメントよりも良いかもしれない・・・ 次もこのフィラメント買ってみます。 |
|
2020 01,13 13:01 |
|
新しいフィラメントで造形テストの実施。

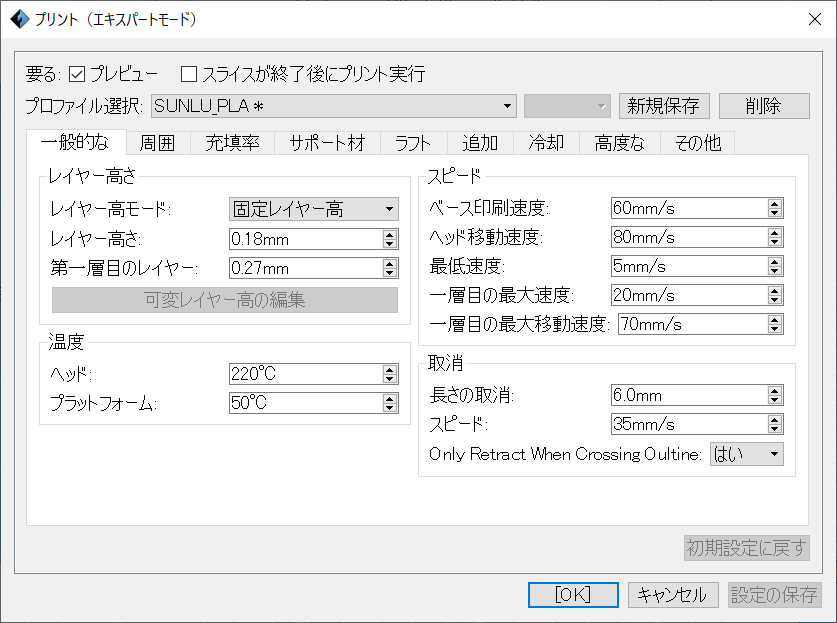

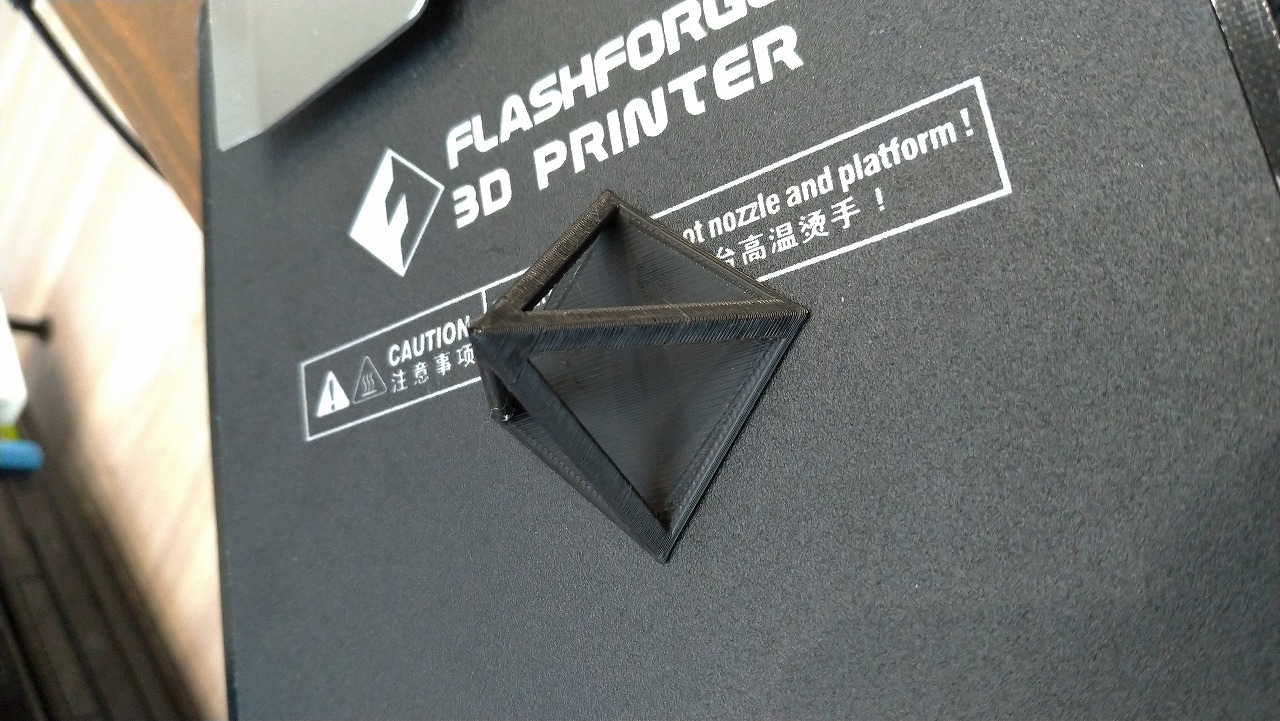

使用しているフィラメントはSUNLUのPLAフィラメント。 PLA Plus 黒色です。 造形結果。糸引き取った後ですのでキレイ。 造形時の設定。ヘッド220度、ベッド50度で実施。 糸引きはそこそこあるものの、だいぶキレイに出来ました。 このPLAですけど、見た目がほぼABSと同じ気がする。 コレはこれでありかもしれない。 |
|
2020 01,12 22:22 |
|
今まで、造形する際にELEGOOのPLAフィラメントを使ってました。

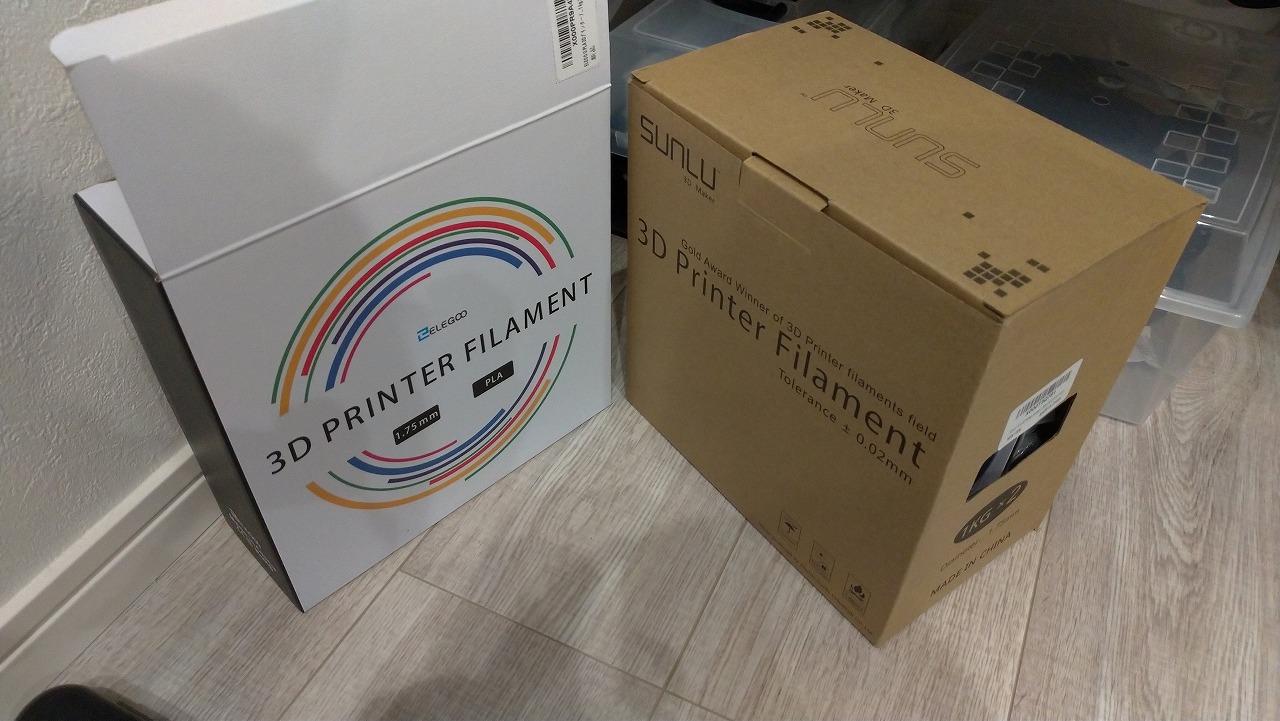

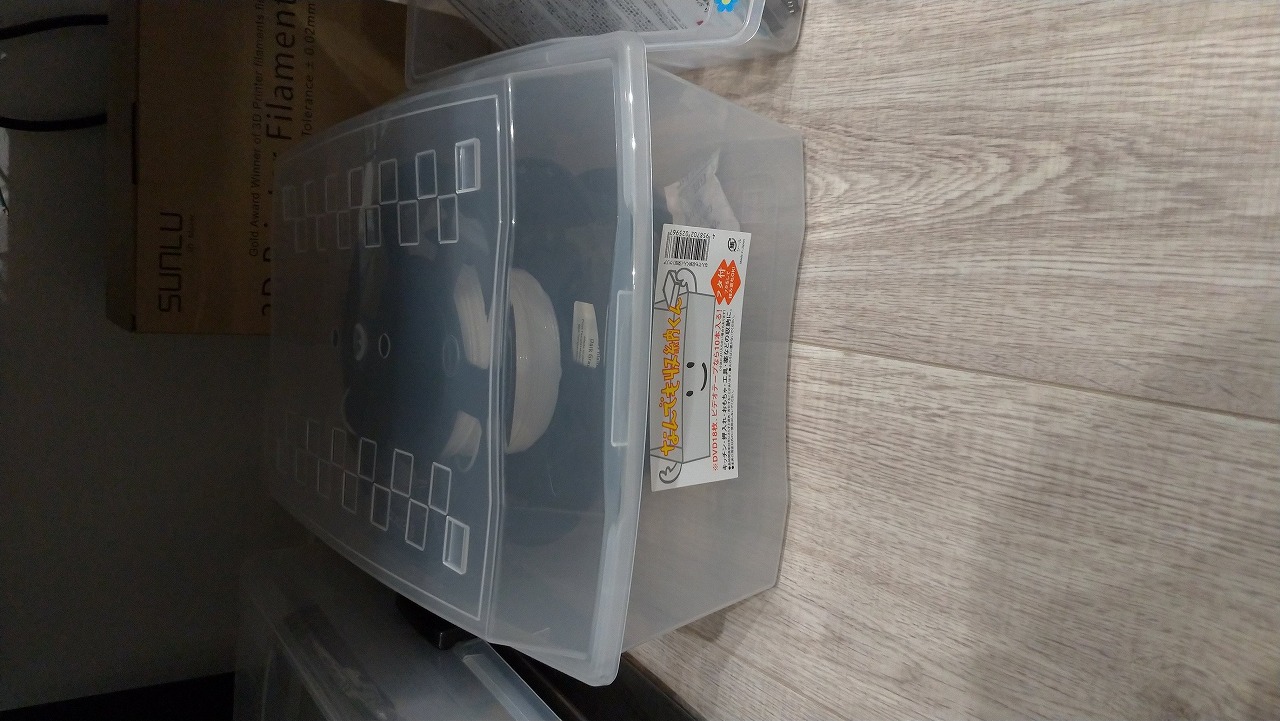

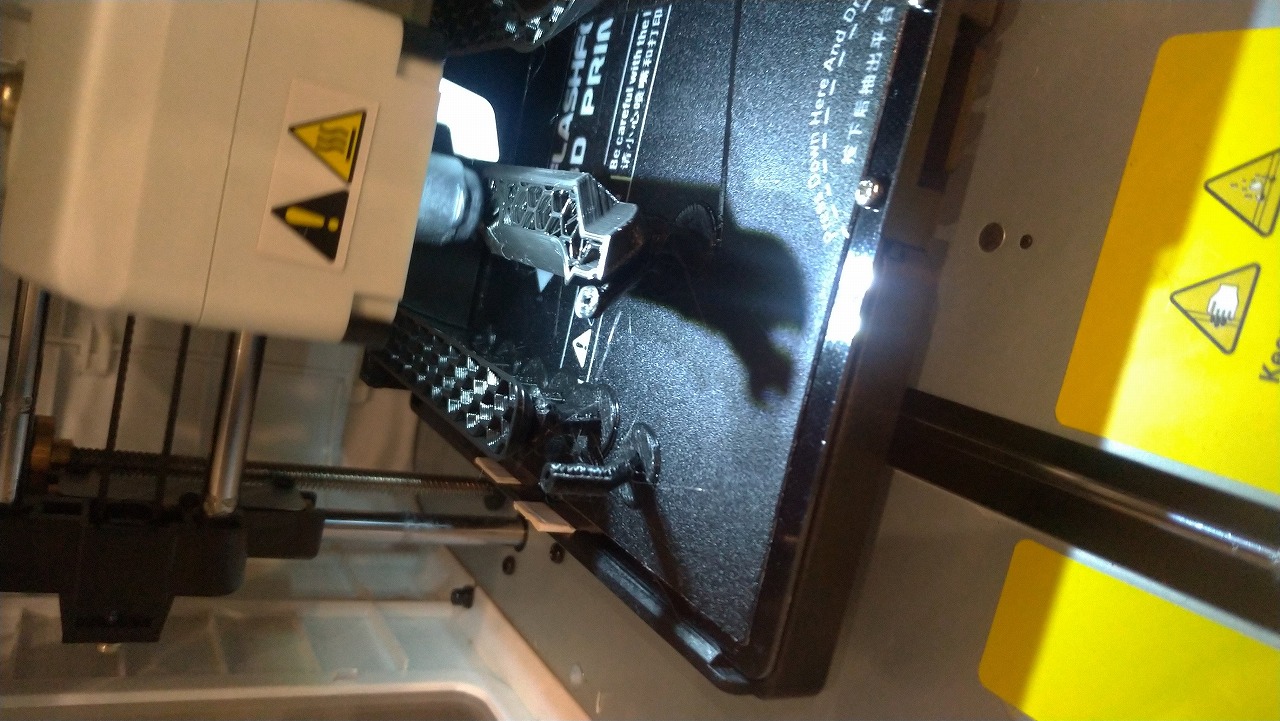

理由は安いから。 今回、新しいフィラメントを買ってみました。 SUNLUのPLAフィラメントです。黒と白のセット。 左:今まで使ってたフィラメント 右:新しいフィラメント このフィラメント、2本入で4000円くらいでした。 ちょっと値段は上がりますが、評価が高かったのと、別の色のフィラメントも使ってみたかったので購入。 ついでに、100均でフィラメント収納BOXも購入。 開封済みのフィラメントをほったらかしておくと、加水分解すると書いてあったので、ケースにフィラメント空けたときに付いてたシリカゲルと一緒に収納しました。 密閉されてないので、正直気持ち程度のものかと。無いよりかはマシ。 ひとまず、今日から黒色フィラメントを使って造形中。 ヘッド温度230℃、ベッド温度70℃で実践したところ、えらい糸引きが目立つ・・・。 造形物の間にある白い線が全部糸引いてるやつ。 造形は出来てるっぽいからいいけど、ちょっと気になるなぁ。 設定の調整が必要そうです。 |
|
2020 01,09 23:32 |
|
ここ最近、プラットフォームにラフトのカスとかがこびり付いて取れなくなってしまいました。

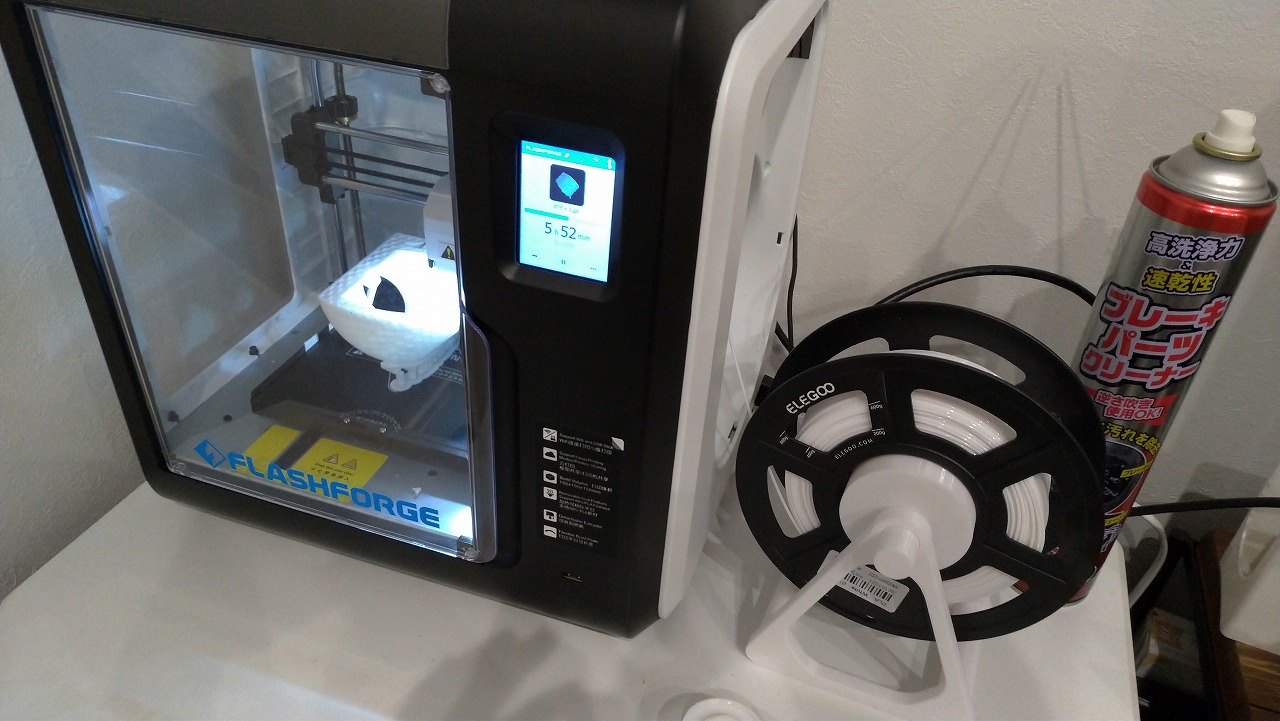

なので、プラットフォームのビルドシートの張り替えを実施。 シートは公式サイトで購入できました。 http://flashforge.shop-pro.jp/?pid=131878599 また、今までスティックのり塗って固定してましたが、脱脂洗浄剤を購入して プリントする度にプラットフォームを清掃するようにしました。 ↑キレイなビルドシートになりました。 最近、斜め45度にして造形したほうがキレイに出来ているっぽいことを確認し、 とりあえず、斜めに造形しています。 あと、ネット調べるとAdventurer3の水平はイマイチだという記事が多いです。 実際、私も造形したものを見ると、最下部の積層がガタついている箇所があります。 ちゃんと水平出しすればちゃんとできると思うんですけど・・・ とりあえず、造形はできるからまだいいかな。 |
|
