昨日、免許を取ったので早速運転しよう！というわけで買い物へ行くため運転しました。
もうすぐ引越しの荷造りをするため、必要なものの買出しをしてきました。
その店内にあった１００均を見てみると、外付けスピーカーという商品があり改造できそうだな～と思い購入。帰宅後改造してみました。








中を見てみると、ただケーブルにスピーカーが繋がっているだけというものでした。
最初にスピーカーから全部取り外してケースだけの状態に。
その後、付いていたスピーカーでは大きくて他に電池やら回路を入れるスペースが取れないなと思い、前に秋月電子で購入したスピーカーに交換。
端子とスピーカー間にオペアンプを使ったアンプを入れて増幅させました。
使用したオペアンプはNJM386。
電源は006P型電池を使用しています。

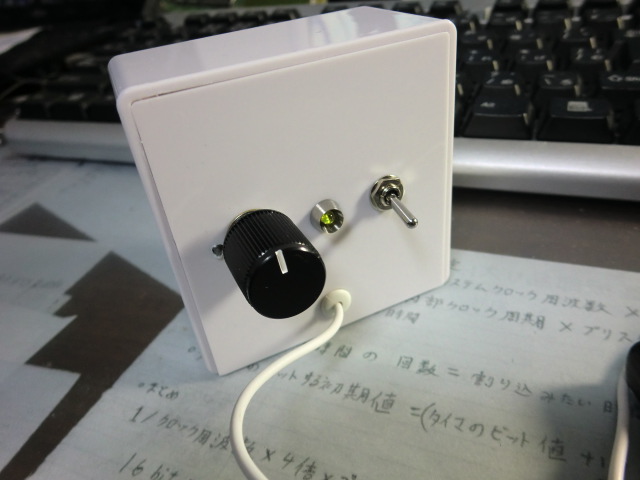

裏側には穴を空けてボリューム・電源LED・電源SWを取り付けました。ケーブルが出ている穴は最初から空いているものです。
LEDのブラケットは前に秋月電子で購入したものがあったので利用。

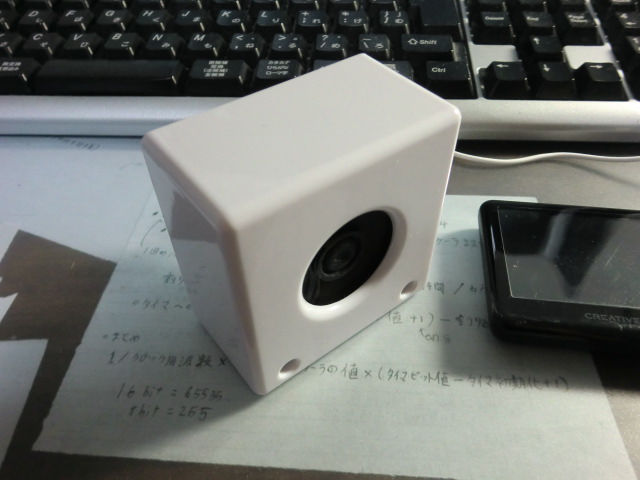

う～ん。なかなかいい感じです。前にも製作してましたが（これ）、外装が紙コップだったのでもうちょっとちゃんとしたのが作りたいなぁと思ってたところ。

音質は・・・まぁまぁ？ちょっとノイズ有ります。ボリューム中間ぐらいにするとノイズが少し目立つ。あんまりオペアンプの回路詳しくないからなぁ・・・。
とはいえ、日常使用には十分ではないかと。
今度作るとしたらもうちょっといいヤツ作りたいな～。

・・・今回は回路はあまり掲載する気ないです。ハッキリ言って結構適当だし・・・。ちゃんと勉強しようかなぁ。

[0回]

今日、近くの運転免許センターに本免試験の学科を受けに行ってきました。
うちの県は学校の卒業式を迎えるまで本免試験を受けに行っては行けないという決まり？があります。
なんか昔、卒業式に車で来てその帰りに事故ったという事件があった・・・らしい。

というわけで、今日免許センターに行ったわけですがあちらこちらの教習所を卒業した人が一気に押しかけてきたので今日だけで４、５００人はいたような・・・。

まぁ、そんなこんなあって結果的に学科試験は合格できました。なんか殆ど問題集の問題だったなぁ・・・。
んで午後は講習聞いて、終わったのが３時・・・ほぼ丸一日かかりました。

いやぁ・・・もうクタクタです。今日は久々に早く寝ようかな。

[0回]

最近、twitterのほうでもタイピングの記録残してます。興味ある方はぜひやってみてください。

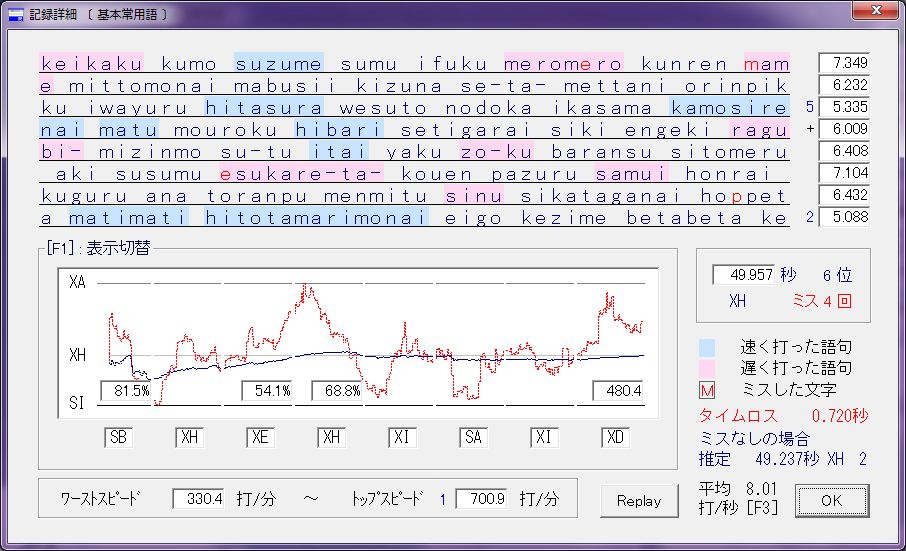

今回は、タイプウェルとOzawa-Kenの記録でも。
　





久しぶりにOzawa-Kenやったら新記録出せた。中学時代はこれ主にやってたな～。部活で面白いよ～って宣伝したらみんなやってたし。
その当時の記録がS+5。ちょっとは成長したのかな。

[0回]

卒業シーズンになるといつも思い出す歌があります。

１つは「旅立ちの日に」。小・中の卒業式で歌い、とても印象深いです。小学校で高音、中学校で低音歌ったので一応両方のパート歌える・・・。
本当にいい歌ですよねぇ～。




あと、「旅立ちの時」も好きです。昔、音楽会で隣のクラスが歌っているのを聞いて好きになりました。
この曲は長野パラリンピックのテーマソングです。

[0回]

卒業式後の打ち上げで色々食べ過ぎて吐きそう・・・。楽しかったからいいんですけどね。
夕飯はオムライスだそうな。オムライス好きなんで楽しみなんですけど、腹にまだ昼食べたピザやらパスタが残ってる・・・うえっぷ。


数日前に製作した温度計のことを書きます。基板とプログラムは完成して動作はしていたのですが、回路図は描いてなく、後で描いたためどんな回路だったか思い出すのに苦労したという・・・。

使用PICはPIC12F683。最初12F675で製作していたのですが、容量不足で変更。
７セグメントLEDへの点灯は間に秋月電子のNJU3714（シリアルパラレル変換IC）を利用してI/Oポートを増加。
温度ICはLM35DZを利用。間にOPアンプ入れて10倍増幅してます。
OPアンプはLM358。レールtoレールのOPアンプでは無いので増幅は最大3.6Vぐらいまでしか出来ませんが、3.6V＝36℃なので通常使用なら十分です。
電源電圧で温度が左右されないように可変シャントレギュレータのTL431を利用して基準電圧を生成してます。ちなみに今回は4Vにしました。電源はUSBから供給しています。Vccはおおよそ5Vのため生成出来ました。調整は中央の多回転半固定抵抗で行います。

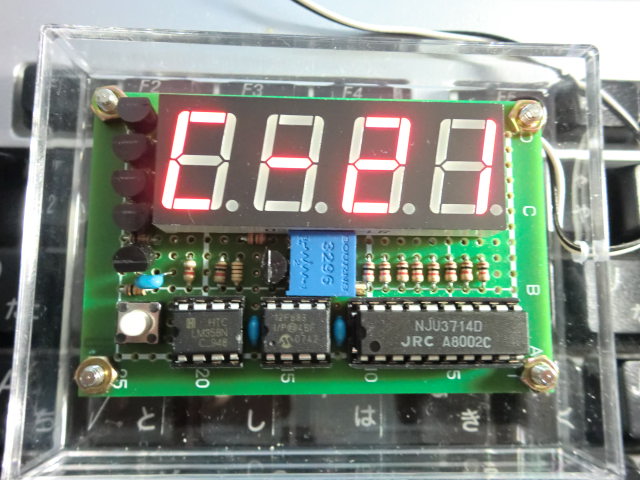

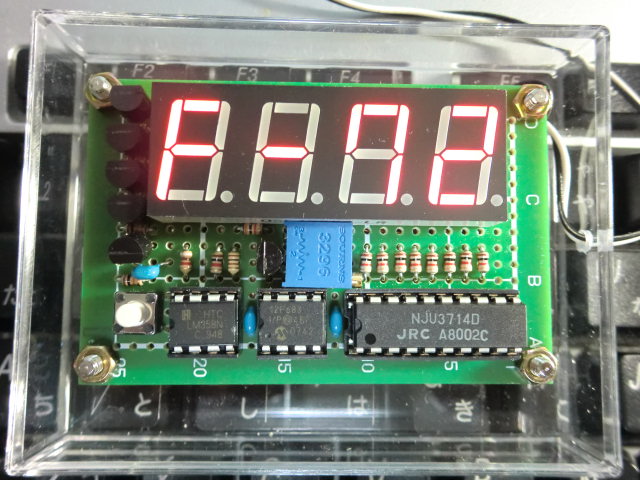

左が摂氏表示。中央が華氏表示。というか華氏表示なんて必要ないと思うんですけどなんとなく付けてみました。左下のスイッチで切り替え可能。

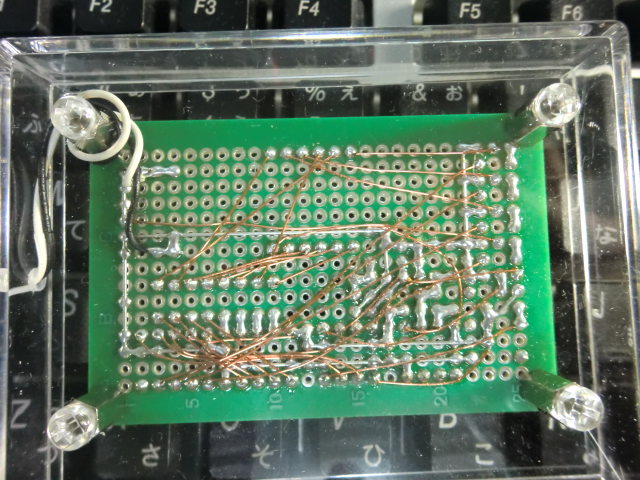

右は裏面。UEW線すごい使いやすい・・・。ワイヤストリッパー使わなくて良いというのが時間短縮になる。

最初摂氏で温度を計測して、そこから華氏へ変換しているので華氏の変化がちょっと大きいです。
華氏＝(9/5)×摂氏+32
の計算式を利用しました。

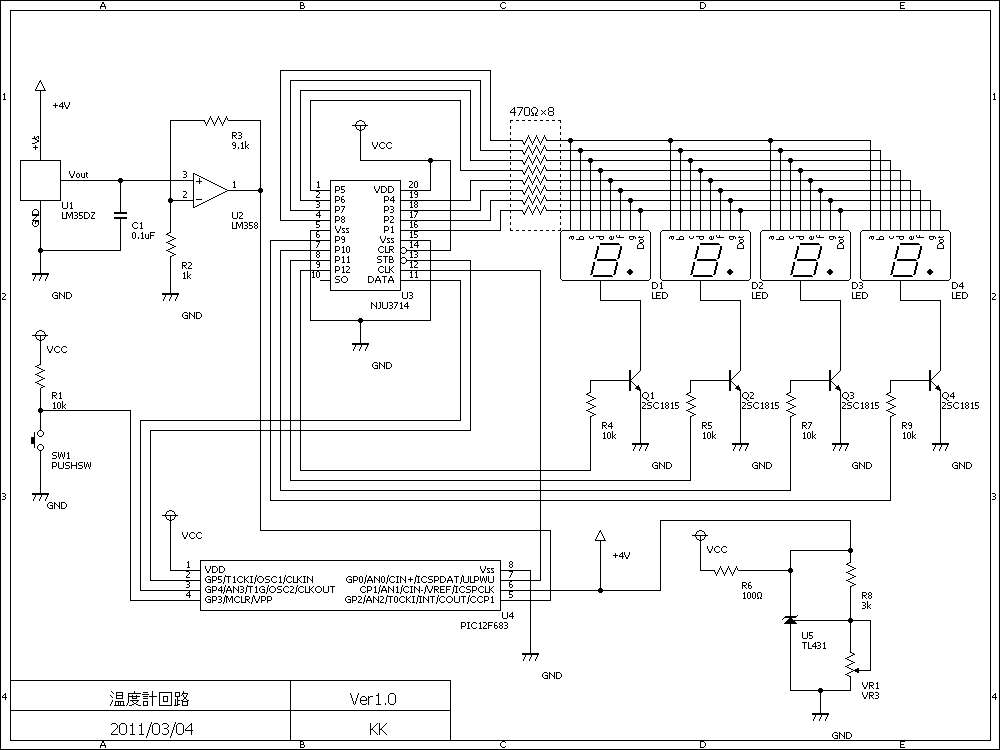

回路図はこちら。（VR1の値は10Kです。電源関連の回路描かれてません）
ソースファイルはこちら。

製作途中からちょっと面倒くさくなって手抜きっぽい。見にくいかもしれませんが仕様ということで。
回路図はチャチャっと描いたので間違ってたらすいません。
自由に使用してもいいですけど、自己責任でどうぞ。

それにしても１個あるとなかなか便利ですね～。新生活でもぜひ活用しよう。

[0回]
