先週は、マイコンカーラリーの大会があったため2週間ぶりの休日です。

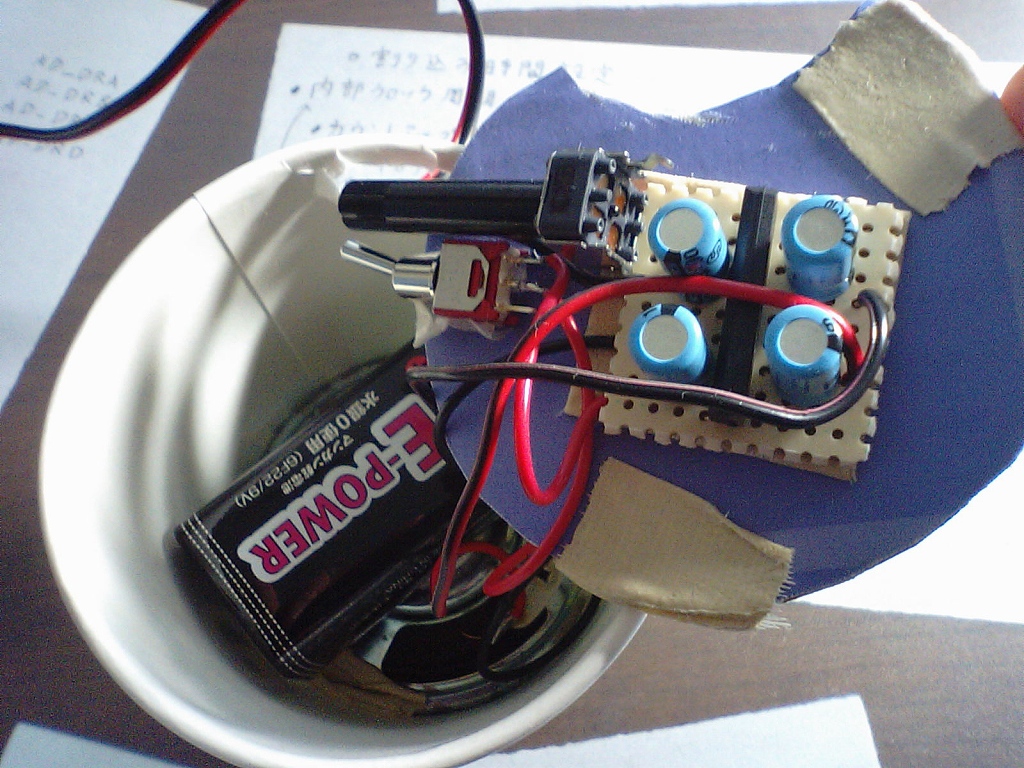

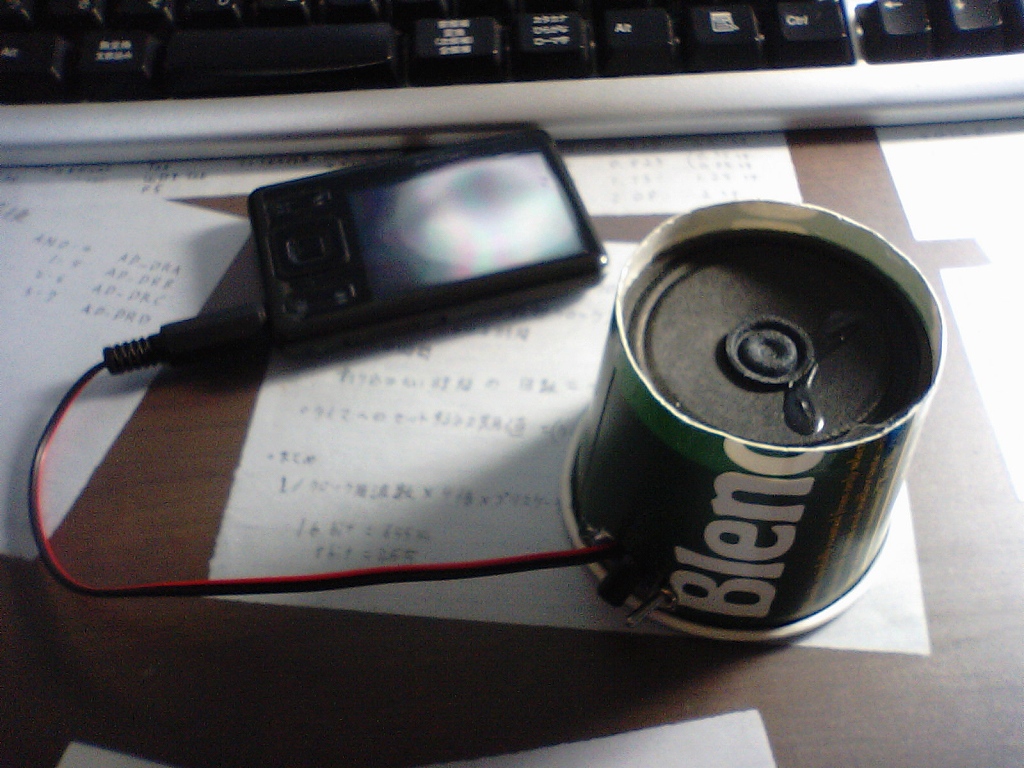

色々充実した休日にしよう!!と金曜日は張り切っていましたが、結果的にダラダラした土日になったような気がします(^_^; まぁ、課題研究進んだからまぁいいかということに。 FPGAの勉強とか、物理のレポとかやることまだあるんだけどなぁ。ゲーム&睡魔の誘惑にことごとくやられました(*_*) さて、本題・・・。 土曜日に、「日常使用できるアンプが1個はほしいな~」とふと思い、アンプを作ってみることに。 今まで、ブレッドボードとかでオペアンプ使ってアンプは作ったことはあるのですが、実際の回路としてケースまでつくるということは1度も無かったため、作ることに。 構想としては、 ◯簡単に作れる ◯普通に聞ける音 ◯MP3プレイヤー用 ◯大型でない(持ち運び簡単) という感じ。 まず回路から。 今回は簡単且つ普通に聞ける。ということで、秋月電子に売られているTA7368Pを使用したアンプにしました。このオペアンプは、周りにコンデンサ最低3個あれば動作するというもの。ちょうど金曜日、部室に落ちてた電解コンデンサ100uFを頂戴して来ていたこともあり、これに決定。回路図はデータシートのものを使用。 次に電池。 小型なものを。ということで006P型電池に。TA7368Pは動作電圧2~10Vなので十分。 次にケース。 アルミ・プラスチックは加工する気力なかったので紙コップで作ることに。 そんなこんなあって完成品がこちら。製作時間1時間弱。 使用部品は、 ・スピーカー×1(秋月電子にて購入) ・ケーブル(近くのホームセンターで買ったやつ) ・紙コップ ・段ボール ・TA7368P×1(秋月電子にて購入) ・電解コンデンサ×4(16V100uF。拾い物) ・トグルスイッチ×1 ・半固定抵抗×1(秋月電子で購入。10kΩ) ・006P電池×1(100円ショップで購入) ・006P電池スナップ×1 実際にMP3プレイヤーに繋げて聞いてみると、結構いい音が出ます。というか私あんまり音にこだわるほうでも無いんで普通に聞ければそれでいいです。 気が向いたら、今度はきちんとしたアンプを作ってみたいなぁとふと思う。 ああ・・・物理のレポートやらなきゃぁぁぁぁ。 PR |
|
