この記事は修正前の基板です。修正後のこちらを参照下さい。

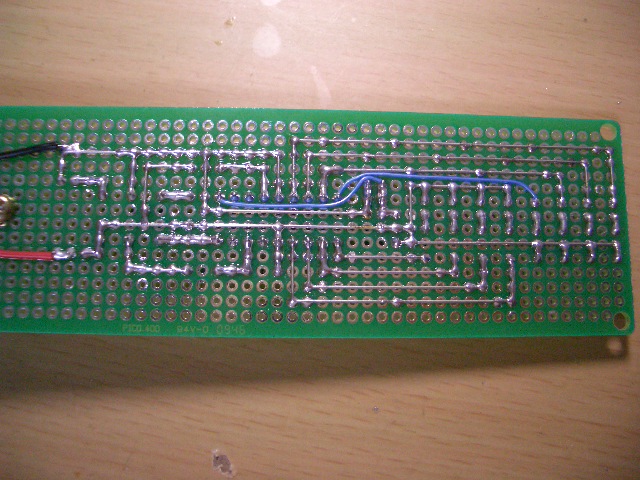

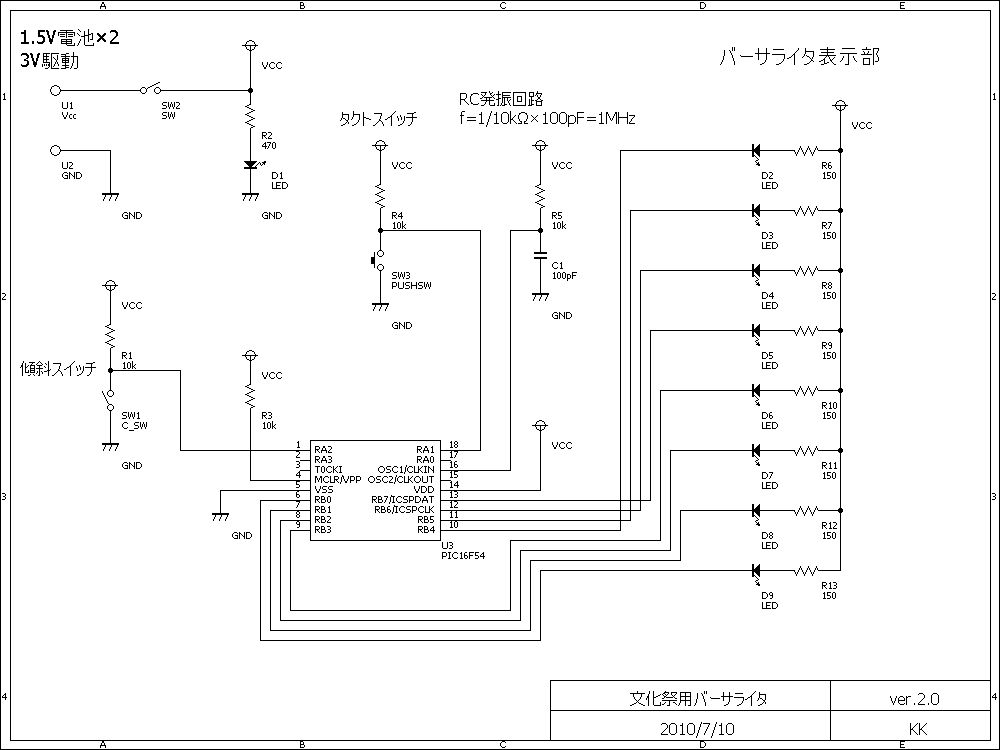

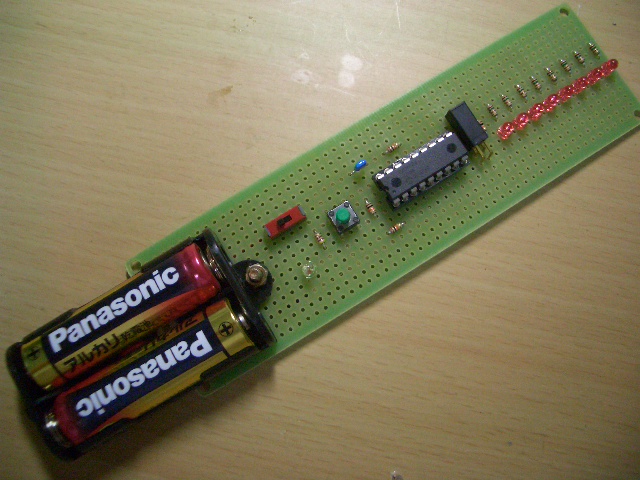

10月頃に私の学校で文化祭があります。 そこで、私の部活では毎年はんだ付けを体験してもらおう!ということを行っています。 去年は、FMトランスミッタ。一昨年はメロディーオルゴール。そのまた前は非安定マルチバイブレータを使ったLEDの点滅など・・・。その年の3年生が毎年何を作ってもらうか決めています。 今年は、バーサライタというものを作ってもらおうと考えています。 バーサライタについてはこちらのサイトを参照。 文化祭に来てくれた人たちにやってもらうので、できるだけ部品点数を減らしました。 試作機として作ったのがこちら ←単三電池2個で動作。PICはPIC16F54という安いPICを使用。 ←文化祭では基板加工機で基板を作る予定。配線が交差することはないのでこの配線で実際にいけそうな感じ 文化祭では70人分を用意する予定なので、1つ1つを安く作らないと予算オーバーしてしまいます。 なので、PICはポートも十分にあり、価格も安い16F54というPICを使いました。 このPICですけど、60円と安い分、プログラムメモリも512ワードしか無いという・・・ プログラム作ってみましたけど表示できる絵・文字は1プログラムに3種類しかできませんでした。まぁ3種類表示できれば十分かな。 作ってみた回路ですが、総額400円前後。こんなもんかな。 なるべくハンダ付けする場所を少なくしたつもりですが、ちょっと多いかなと感じる。そこは来てくれた人にガンバってもらうとしようかな・・・。 ちなみに回路はこちら↓ PR |
|
