ふと、なにか作ってみようかなぁと思いたち、ちょうどフルカラーLEDがあったのでLEDの色が自動で変化していくような回路を作ってみました。

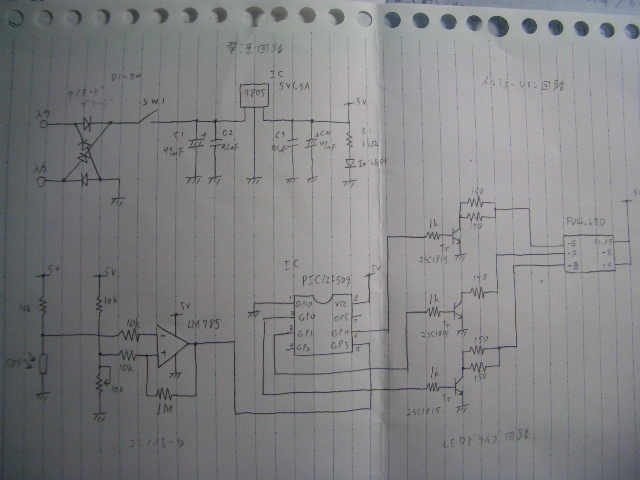

使用PICはPIC12F509。HI-TECH Cコンパイラで作成。 CDSを利用して周りが暗くなるとLEDが点灯するようにしてみました。 オペアンプ(LM358)を利用してコンパレータ回路を組み、CDSの光量チェックを行ってみました。 ↓回路図。授業中に暇だったので書いたもの。(オペアンプ名が間違ってます。LM785→LM358) ソースファイルはこちら 特に割り込み処理とか全く利用してません。ただループさせてるだけのプログラム・・・ 今さらですが、コンパレータ回路の出力部分にプルアップの抵抗入れた方が良かったのかなぁ?とふと思う。参考にした回路には付いてたので。一応動くのでまぁよしとする。 話は変わって、今日PIC18Fシリーズを初めて使ってみた。 とある事情でPIC18を使うことになり、只今勉強中。 コンパイラが変わって「MPLAB C18」というのを使っており、色々と試してるところ。 学校の先生曰く、「HI-TECH Cと似ているよ」と言ってました。ちょっとやった感じ 結局のところ似ているんでとっつきやすかったりはしてます。 まだまだ使っていない機能が山ほどあるので色々と試してみたいところ。 PR |
|
